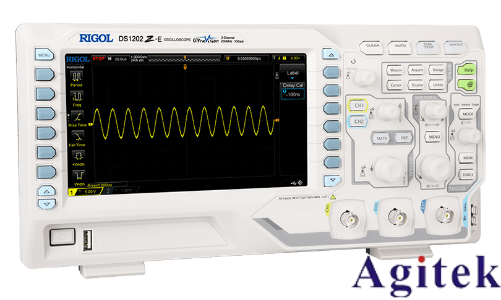

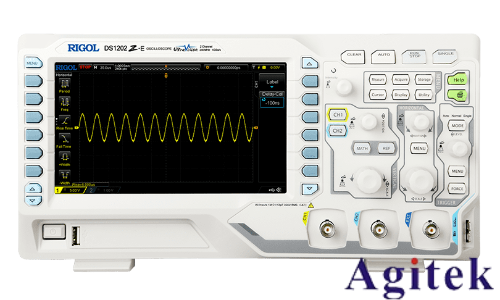

普源示波器DS1102Z-E巧用滚动模式与波形录制分析慢速信号

在电子电路调试中，慢速信号（如电池电压缓慢下降、电机转速波动）的观测常面临“时间跨度大、细节易丢失”的难题。普源DS1102Z-E示波器凭借滚动模式与波形录制功能的协同配合，为慢速信号分析提供了高效解决方案，既能实时捕捉信号趋势，又能精准追溯关键细节。

滚动模式：构建慢速信号的“实时画卷”

滚动模式的核心是让波形像卷轴般持续向左滚动，新数据从右侧实时补充，旧数据则自动移出屏幕。启用时，先按“MENU”键进入设置菜单，选择“采集模式”并切换至“Roll Mode”，随后调整时间刻度——若观测电池电压数小时的变化，可将时间刻度设为“10s/div”甚至更大，确保单屏能容纳足够长时间的信号。值得注意的是，滚动模式虽无需严格触发，但为避免波形“漂移”，可设置电平触发（如设定电压阈值为3.3V），使波形始终从目标电平起始显示，大幅提升观测效率。此时示波器会持续采集数据，形成对慢速信号的实时监控，用户能直观看到电压或转速的长期变化趋势，快速定位异常波动区间。

波形录制：锁定关键细节的“数据保险”

滚动模式虽能呈现趋势，却无法回溯历史数据细节。此时需搭配“波形录制”功能：在菜单中找到“波形录制”选项并开启，示波器会将采集到的波形数据持续存储至内部存储器。若在滚动观测中发现某时段电压出现异常波动，可立即暂停录制，随后通过“回放”功能逐帧查看该时段的波形。此时不仅能观察到电压变化的整体轮廓，还能通过放大时间刻度（如设为“1ms/div”），精准分析波动的频率、幅度等细节，判断是电路噪声干扰还是电源稳定性问题。录制时需注意存储空间，若观测时间极长，可适当降低采样率（如从1GSa/s降至500MSa/s），平衡存储空间与数据精度。

协同应用：从“宏观趋势”到“微观诊断”

实际操作中，建议采用“滚动模式先行、波形录制跟进”的策略：先用滚动模式长时间观测慢速信号，实时掌握整体趋势；当发现异常时，立即启动波形录制并暂停滚动，锁定该时段数据进行深度分析。例如在电机调试中，通过滚动模式观察到转速出现周期性波动后，开启波形录制并回放，可精准定位波动周期是否与电机供电频率一致，进而判断是驱动电路故障还是机械负载不均。这种“宏观+微观”的分析方式，既避免了反复调试的耗时，又确保了诊断的准确性。

普源DS1102Z-E的滚动模式与波形录制功能，本质上是“实时观测”与“数据追溯”的互补。熟练掌握二者协同应用，能让慢速信号分析从“模糊猜测”变为“精准诊断”，为电子电路调试提供可靠的数据支撑。
