如何用锁相放大器实现高精度LCR测量

在现代电子测量中，LCR测量（电感、电容、电阻）的精度直接影响到电路设计与系统稳定性。传统方法易受噪声干扰与相位漂移影响，难以实现高精度检测。而结合锁相放大技术的测量方案，凭借其卓越的噪声抑制能力和相位解析能力，已成为实现高精度LCR测量的有效途径。

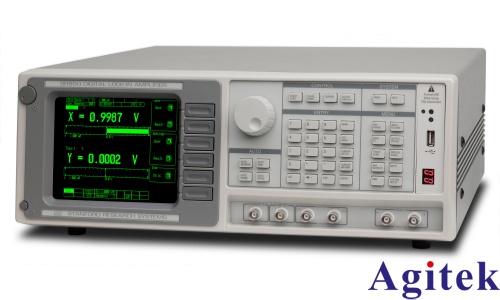

锁相放大器（Lock-in Amplifier, LIA）的核心原理是利用参考信号与待测信号进行互相关运算，提取特定频率下的幅值与相位信息。在LCR测量中，首先向被测元件施加一个已知频率的交流激励信号，形成电压-电流响应。通过同步采集两端信号，并分别送入锁相放大器的信号通道与参考通道，即可解算出阻抗的实部与虚部，进而推导出L、C、R具体参数。

为实现高精度测量，关键在于相位差的精准提取。传统过零检测或FFT方法在低信噪比下误差显著，而锁相放大器通过正交解调算法，将信号投影至I/Q平面，结合低通滤波器抑制高频噪声，可从强噪声背景中恢复微弱信号的相位信息。如在STM32F407平台的实际测试中，即使信号叠加120% AM噪声调制，锁相算法仍能稳定输出相位差，波动控制在0.2°以内，充分验证其鲁棒性。

硬件实现上，采用高性能MCU（如STM32F407ZGT6）配合双通道ADC同步采样，利用Timer触发与DMA双缓冲机制，确保数据连续性与时间对齐。结合Cortex-M4的DSP指令集进行汇编级优化，单次512点解调仅耗时数十微秒，CPU占用率低于5%，满足实时性要求。同时，采用OOP结构体封装多通道处理对象，支持灵活扩展。

软件层面，需构建完整的信号调理与算法流程：包括ADC量化误差补偿、数字滤波、相位展开与温度漂移校正。MATLAB仿真环境可预先验证算法参数，优化环路带宽与积分时间常数，确保系统上电即稳定，相位收敛快、无系统性偏差。

此外，为消除杂散电感与分布电容影响，应采用四线开尔文连接，并进行系统空载校准，建立基准阻抗模型。通过软件补偿算法对测量结果进行修正，进一步提升精度至0.02°级别。

综上所述，基于锁相放大器的LCR测量技术，融合了高精度同步采样、正交解调、噪声抑制与系统校准机制，不仅适用于实验室环境，亦可直接应用于电赛仪器、阻抗分析仪等产品开发。配合成熟的代码架构与仿真工具链，可大幅缩短研发周期，是实现高精度LCR测量的理想解决方案。
