如何提高网络分析仪SOLT校准精度?

SOLT（短路-开路-负载-直通）校准是网络分析仪最常用的校准方法，其精度直接决定了测量结果的准确性。提高SOLT校准精度，关键在于深入理解并优化各个校准标准件的特性及校准流程。

1. 优化标准件的数学模型

短路与开路器：其精度依赖于准确的数学模型。模型通常包含电延迟（Delay）、损耗（Loss）、特征阻抗（Z0）以及用于表征频率相关特性的电容/电感系数（C0, C1, C2, C3）。通过高精度的几何测量、仿真或测试来确定这些参数，可以精确建模其在不同频率下的理想反射系数，从而提升校准精度。

负载（Load）：是传统SOLT校准中的“短板”。因为方向性误差（Ed）是直接通过测量理想负载（50欧姆）得到的。若负载的匹配特性不完美，其反射信号会与方向性误差矢量叠加，导致校准偏差。为克服此问题，可采用滑动负载（Sliding Load）。通过改变负载吸收体与校准面的距离，获得多个相位不同的反射点，这些点的几何中心即为真实的方向性误差，从而有效去除负载自身反射的影响。

2. 采用高精度校准数据

传统的校准件通常使用通用数据模型，即同型号的所有校准件共享一套数据。然而，加工精度的差异会导致每个校准件存在个体差异。采用基于特征化数据的校准（Characterized Data-Based Calibration），为每个校准件进行独立测量并建立专属的S参数模型，可以更真实地反映其电特性，显著提升校准性能。

3. 灵活处理“直通”标准件

理想直通：在传统模型中，直通通常被定义为无损耗、零延迟的虚拟连接，适用于测试电缆两端为阴阳对接的情况。

未知直通（Unknown Through）：当测试电缆两端极性相同（如均为公头），必须使用转接头连接时，该转接头的误差会直接影响校准。未知直通技术允许使用一个参数未知但互易（S21=S12）的器件（如转接头）作为直通标准件，通过算法消除其影响，从而简化校准流程并保证精度。

4. 选用高性能校准工具与规范操作

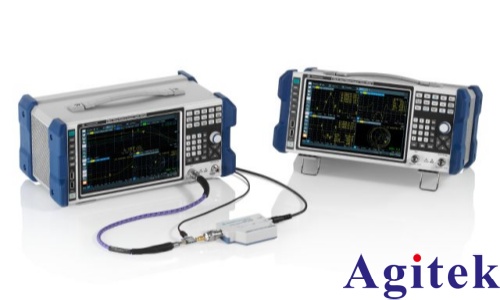

电子校准件（ECal）：其内部集成了固态开关和标准件网络。现代ECal采用基于数据的定义方式，并结合未知直通技术，其校准精度已不亚于甚至优于带有滑动负载的精密机械校准箱，且连接次数少，重复性好。

规范操作：校准件的连接质量至关重要。操作时应使用扭矩扳手规范连接，避免过度用力；保持校准件和电缆接头的清洁；在温控稳定的环境下进行校准；并将校准状态妥善保存，减少不必要的重复校准以延长校准件寿命。

总之，网络分析仪的测量精度由主机、测试电缆和校准件共同决定，任何环节的偏差都会影响最终结果。
