如何用阻抗分析仪精准测量电荷转移电阻

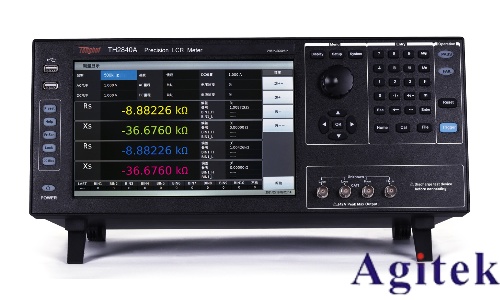

在电池的研发、生产与状态评估中，了解其内部微观过程至关重要。电荷转移电阻（Rct）作为衡量电极表面电化学反应难易程度的核心参数，直接反映了电池的反应动力学性能。那么，如何利用阻抗分析仪这一精密工具，从纷繁复杂的电化学信号中剥离出这一关键数值呢？

一、原理奠基：EIS与等效电路的映射

测量电荷转移电阻并非直接读取单一数值，而是一场基于电化学阻抗谱（EIS）的深度解析。阻抗分析仪向电池施加一个幅值微小的交流扰动信号，并在宽频率范围内扫描。电池作为电化学体系，会对不同频率的信号产生不同的阻抗响应，这些响应被完整采集后，便构成了电化学阻抗谱。

核心在于将这个物理谱图映射为一个由电阻、电容等基本元件组成的“等效电路模型”。在这个模型中，电荷转移电阻（Rct）通常被描绘为与描述电极界面双电层特性的电容并联。通过分析谱图的特征，我们就能反推出Rct的大小。

二、实验准备：构建精准的测量环境

要获得可靠的Rct数据，严谨的实验准备是前提。首先，需要根据电池的类型和尺寸选择合适的测试夹具或电极系统。对于扣式电池或电极材料研究，常采用三电极体系，包含工作电极、对电极和参比电极，这能将测量电位精准地锚定在目标电极上。而对于成品电池或模组，则多采用两电极体系进行测试。

其次，确保电池处于稳定的电化学状态至关重要。这意味着在测量前，电池应静置足够时间以达到稳定的开路电压，或者被恒定的直流偏置电压/电流源维持在特定的荷电状态（SOC）。任何电位的波动都会导致阻抗谱的漂移，影响Rct提取的准确性。最后，将阻抗分析仪的测试引线牢固、低阻抗地连接到电池的正负极，尽量减小外部导线带来的寄生阻抗。

三、参数设置：捕捉关键信息的“快门”

在仪器端，需要精心设置扫描参数。频率范围的选择是关键，通常需要覆盖从低频（如10 mHz）到高频（如100 kHz）的宽广区间。这是因为电荷转移过程通常发生在中频区，而高频区主要反映欧姆电阻，低频区则与离子扩散有关。一个宽范围的扫描能确保完整捕获包含Rct信息的特征“半圆”。

同时，必须选择足够小的交流信号幅值，以保证系统响应是线性的，即“小信号扰动”原则。对于电池体系，通常电压幅值在5-10 mV之间。此外，根据需要，可以设置直流偏置电压，使测量在特定的工作点上进行。

四、数据分析：从“半圆”到“电阻值”

测量完成后，得到的是一系列复数阻抗数据。最直观的分析方法是将其绘制成奈奎斯特图（Nyquist Plot），即以阻抗的实部为横轴，负的虚部为纵轴。

在图中，一个典型的电池阻抗谱通常由高频区的一个半圆弧和低频区的一条近似直线组成。高频与实轴的截距代表了体系的欧姆电阻（Rs），而那个半圆弧的直径，正是我们苦苦追寻的电荷转移电阻（Rct）。通过专业的阻抗分析软件，可以对实验数据进行等效电路拟合，精确计算出Rct的数值，并评估拟合的优度。

总而言之，利用阻抗分析仪测量电池的电荷转移电阻，是一个从原理认知、实验构建、参数优化到数据解析的系统性过程。它不仅是对仪器的操作，更是对电池内部微观世界的“透视”与“解码”，为电池性能的优化、寿命的预测以及故障的诊断提供了不可或缺的科学依据。
