Tektronix助力二维材料器件与芯片研究与创新

随着摩尔定律逼近物理极限，硅基半导体正面临短沟道效应与功耗墙的双重挑战。二维材料（2D Materials）凭借其原子级厚度、无悬挂键表面及优异的电学特性，被视为延续摩尔定律乃至实现“超越摩尔”的关键候选者。然而，从实验室的单点突破走向晶圆级的大规模集成，离不开精准、高效的电学表征技术。Tektronix（泰克）及其旗下的Keithley（吉时利）凭借深厚的测试测量积淀，为二维材料器件的研发与产业化提供了全方位的解决方案。

二维材料器件的最新演进趋势

当前，二维材料的研究正从单一器件向系统化、集成化方向飞速演进：

01. 架构革新与极致微缩：在亚2纳米节点，MoS2、WSe2等二维半导体因具备优异的静电控制能力，成为替代硅沟道的理想材料。器件架构正由传统平面结构向多通道晶体管（MCTs）、环栅（GAA）及互补场效应晶体管（CFET）演进，以在极小尺寸下保持高驱动电流。

02. 迈向晶圆级超大规模集成：二维材料已跨越概念验证阶段。目前，基于5900个晶体管的RISC-V 32位微处理器及高良率（94.34%）的二维NOR闪存芯片的成功流片，标志着其已具备构建复杂逻辑与存储阵列的能力。

03. 单片三维异质集成：利用二维材料层间微弱的范德华力，可实现低温直接转移或生长，构建“CMOS+X”的单片三维异质集成（M3D）。这种技术无需硅通孔（TSV）即可垂直堆叠逻辑、存储与传感模块，极大提升了互连密度。

04. 超越冯·诺依曼架构：在类脑计算领域，基于二维材料的忆阻器与突触晶体管展现出巨大的神经形态计算潜力。特别是结合2D-HCI机制的超高速闪存，编程速度已突破至400皮秒，打破了传统存储器的速度瓶颈。

产业化瓶颈与表征挑战

尽管前景广阔，二维材料走向产业化仍面临严峻挑战：晶圆级制备中的缺陷控制、原子级界面的接触电阻优化、以及介电层沉积的界面态管理。这些制造难题直接反映在器件的电学性能上，要求测试设备具备极高的灵敏度与分辨率：

· 微弱电流检测：二维器件关态电流极低（fA甚至aA级），要求仪器具备极致的底噪控制。

· 接触与迁移率提取：需精确分离接触电阻与沟道电阻，以评估真实的载流子迁移率。

· 自热效应规避：高电场下二维材料易产生自热，导致迁移率退化，需脉冲测试还原本征特性。

Tektronix/Keithley电学表征解决方案

针对上述挑战，泰克推出了系统化的二维材料表征方案，覆盖从直流参数到高频瞬态的全方位测试需求。

00001. 高精度DC I-V与接触电阻分析

· 推荐方案：Keithley 4200A-SCS半导体参数分析仪。

· 核心价值：针对二维晶体管极低的漏电流（IOff），4200A-SCS配备的高分辨率源测量单元（SMU）可实现fA级精度的转移特性与输出特性测试。其四线制（Kelvin）测量功能，能有效消除引线电阻，配合TLM/CTLM模型，精准提取极低的接触电阻（RC），为优化金属-半导体接触提供数据支撑。

00001. C-V特性与界面态（Dit）评估

· 推荐方案：集成多频C-V测量模块（CVU）。

· 核心价值：高质量的栅介质界面是高性能器件的前提。CVU模块支持fF级微小电容测量，通过多频C-V拟合，不仅能精确提取等效氧化物厚度（EOT），还能定量分析界面陷阱密度（Dit），助力解决由界面缺陷引起的迟滞与迁移率退化问题。

00001. 超快脉冲I-V测试，还原本征速度

· 推荐方案：Keithley 4225-PMU超快脉冲测量单元。

· 核心价值：二维材料导热性差，直流测试易引发自热效应，导致虚假的电流饱和甚至负微分电导。PMU提供纳秒级脉冲，能在热量积聚前完成测量，从而提取真实的饱和速度（vsat），准确评估器件在高频工作下的性能极限。

00001. 可靠性与低频噪声（1/f, RTN）表征

· 推荐方案：4200A-SCS配合BTI/可靠性测试套件。

· 核心价值：二维器件对环境敏感，易受电荷捕获影响。该方案支持长时间的偏置温度不稳定性（BTI）监测及随机电报噪声（RTN）捕捉，能够深入分析载流子捕获/发射的时间常数，为神经形态器件的权重更新机制研究及商用寿命评估提供关键依据。

00001. 亚纳秒级超高速存储器波形捕捉

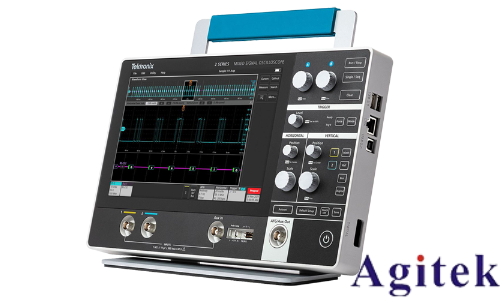

· 推荐方案：Tektronix高带宽混合信号示波器（MSO）+ AWG5204射频脉冲发生器。

· 核心价值：面对400ps级别的超快编程速度，传统测试设备难以响应。泰克高带宽示波器配合射频探针，能够真实还原亚纳秒级的瞬态波形，消除信号寄生振荡，是验证二维超高速闪存（如2D-HCI机制）性能的核心工具。

综上所述，Tektronix与Keithley凭借从直流到射频、从稳态到瞬态的全栈测试能力，正成为二维材料从基础研究走向芯片产业化的关键助推器。
