锁相放大器如何测量nA级直流信号（配合斩波器）？

需要检测纳安（nA）级别的微弱直流电流信号，直接使用传统直流放大器进行测量时，会面临两大难题：一是信号幅度过小，容易被放大器自身的输入噪声淹没；二是直流放大器存在严重的低频噪声（尤其是1/f1 /f1/f噪声）和零点漂移，这会严重影响测量的稳定性和准确性。为解决这一问题，一种有效的技术手段是结合使用斩波器（Chopper）与锁相放大器（Lock-in Amplifier），将微弱的直流信号转换为易于处理的交流信号进行测量。

一、测量原理：信号调制与解调

该方法的核心思想是“变直流为交流”，利用斩波器对直流信号进行调制，再利用锁相放大器进行相干检测。

信号调制（斩波器的作用） 斩波器本质上是一个高速的电子或机械开关。在测量回路中，斩波器以一个固定的、已知的频率f周期性地接通和断开待测的直流电流信号。这样，原本恒定的直流信号Idc就被“斩切”成一个频率为f的方波交流信号（Iac(t)）。这个交流信号的幅度包含了原始直流信号的信息，但其频率被搬移到了斩波频率f处。

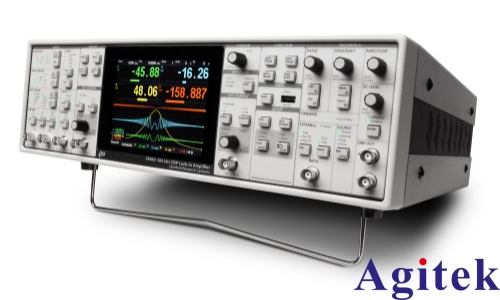

相干检测（锁相放大器的作用） 锁相放大器的核心功能是从强噪声背景中提取出特定频率的微弱信号。它接收来自测量系统的交流信号（已调制的电流信号，通常先转换为电压信号），并利用一个与斩波器同步的参考信号（频率同为f），通过相敏检波（PSD）和低通滤波（LPF）进行解调。

相敏检波：将输入信号与参考信号相乘。只有与参考信号频率和相位完全一致的信号分量（即被斩波器调制出的目标信号）才会产生一个非零的直流输出分量，而其他频率的噪声和干扰则被平均为零。 低通滤波：滤除相敏检波后产生的高频成分，仅保留反映原始信号幅度的直流输出。通过测量这个直流输出的大小，即可反推出原始nA级直流信号的强度。

二、优势分析

这种方法的优势在于巧妙地规避了直流测量的两大瓶颈：

避开低频噪声：将信号频率搬移到斩波频率f，远离了放大器噪声谱中能量最集中的低频区域（1/f1/f1/f噪声区）。

抑制宽带噪声：锁相放大器极窄的等效噪声带宽（Q值极高）使其能够有效滤除带外噪声，极大地提升了信噪比（SNR）。

三、实施步骤

1. 信号调制：将待测的微弱直流电流源接入由斩波器控制的开关电路。斩波器以设定频率fff工作，将直流信号斩波为交流信号。

2. 信号转换与放大：将斩波后的交流电流信号通过一个低噪声的跨阻放大器（TIA）转换为交流电压信号，并进行初步的交流放大。

3. 提供参考信号：将斩波器的同步输出信号（TTL或CMOS电平）作为参考信号，连接到锁相放大器的参考输入端。

4. 锁相检测：将放大的交流电压信号输入锁相放大器的信号输入端。锁相放大器以参考信号的频率fff为基准，对输入信号进行相敏检波和低通滤波。

5. 数据读取：锁相放大器的输出即为与原始直流信号幅度成正比的直流电压。根据系统的总增益（跨阻增益 × 电压增益 × 锁相放大器灵敏度），即可计算出原始的nA级直流电流值。

通过上述“调制-解调”过程，锁相放大器配合斩波器为测量nA级乃至更微弱的直流信号提供了一种高精度、高稳定性的有效解决方案。
