掌握这三个,小白也可以轻松操作泰克示波器

发布日期:2022-10-18 18:16:20         浏览数:

示波器是一个非常普及的电子测量仪器,掌握了数字示波器的使用之后,能轻松获得各种电信号形成的图形,进而观测不同电信号随时间变化形成的波形曲线。此外,数字示波器还有其他使用方法,例如用示波器测试各种不与电相关的参数,如电压、电流、频率、相位差、调幅度等。

作为工程师的眼睛,数字示波器在迎接当前棘手的测量挑战中至关重要。据统计,80%的工程师信赖并愿意使用泰克示波器,而且在安泰测试日常销售中,泰克示波器也是备受客户青睐的一个选择。

有很多刚入门的工程师,或者是学生小白,不懂得如何操作示波器,今天安泰测试就分享以下三条,掌握这三条,即使你是示波器小白,也能轻松操作泰克示波器哦。

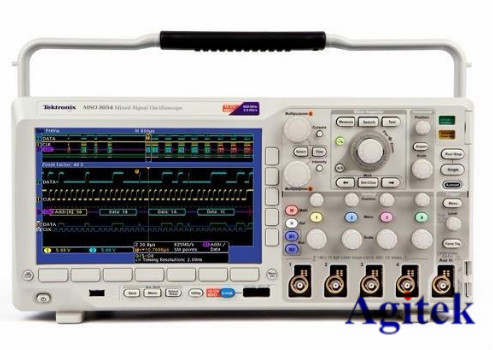

下图是泰克示波器的界面,这个示波器的界面可以分为三大部分,左边是信息显示区域,右侧是控制信息显示的一些按钮,右下侧是信号输入接口。

掌握这三个,小白也可以轻松操作泰克示波器(图1)

下面开始分享三条使用数字示波器的基础方法:

首先说明,在进行下面提到的操作方法之前,先将信号接入示波器上,注意接入信号的幅值不要超过示波器的量程。此外,下面关于示波器的使用方法是很基础的。

示波器的两个按键

AUTO:自动设置功能 调节各种控制值,以产生适宜观察的输入信号显示。

RUN/STOP动行/停止:示波器正在采集触发后的信息/示波器已停止采集波形数据。

2.数字示波器信号显示控制

数字示波器信号

水平控制按钮的操作:HORIZONTAL菜单,改变水平刻度和波形位置。屏幕水平方向上的中心是波形的时间参考点, 调节位置按钮,波形左右移动。

垂直控制按钮的操作:显示波形,调节垂直标尺和位置,以及设定输入参数,每个通道需要单独调节。通过调节位置按钮,能让波形上下移动。

3.示波器触发模式

示波器的“触发”就是使得示波器的扫描与被观测信号同步,从而显示稳定的波形。示波器的基本触发模式有三种:自动模式(AUTO)、正常模式/常规模式(NORM)、单次模式(SINGLE)。

示波器触发捕捉信号

在自动模式(AUTO)模式下,不论触发条件是否满足,示波器都会产生扫描,都可以在屏幕上可以看到有变化的扫描线,这是这种模式的特点。正常模式/常规模式(NORM)模式下,示波器只有当触发条件满足了才进行扫描,如果没有触发,就不进行扫描。“单次模式(SINGLE)”扫描一但产生并完成后,示波器的扫描系统即进入一种休止状态,即使后面再有满足触发条件的信号出现也不再进行扫描。

以上三点你学会了吗?当然,这个分享的是比较基础的操作方法,如您想了解其他使用问题,欢迎登陆安泰测试www.agitek.cn
