说到电流测试,你知道多少种电流测试方案?

发布日期:2022-10-19 10:06:56         浏览数:

  提到电流测试,用什么仪器呢?第一印象大多会想到万用表。是的,万用表是常规的测试仪器,基本的电参数都可以测试,电流是其中一项。所有的电流都能用万用表测试吗?No.No.No.

  下面我们来探讨下电流测试方案还有哪些?

  万用表

  1)测试范围:nA至10A。

  如:是徳科技的8位半万用表3458A,直流电流最小的量程是100nA,最大是1A。交流测试的最小量程是1 uA。

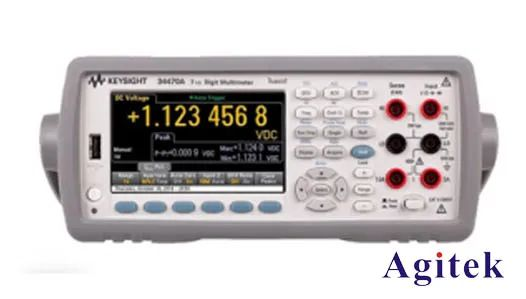

  34470A 7位半的万用表最大可以直接测试到10A,最小的量程是uA。

  这里的量程不是指最小的测试值,要结合测试误差看。

  2)测试带宽:直流-100KHz

  3)手持万用表(钳形表)

  测试量程是40A-1000A,U121X系列

  测试量程是60uA-600A,U1191X系列

  测试带宽:DC-1KHz

  总结:价格相对便宜,精度较高,台式万用表需要串入电路测试,手持万用表直接跨接电路测得,不需要串入电路。


  多通道数据采集仪

  1.测试范围:uA-1A

  2.测试带宽:DC-10KHz

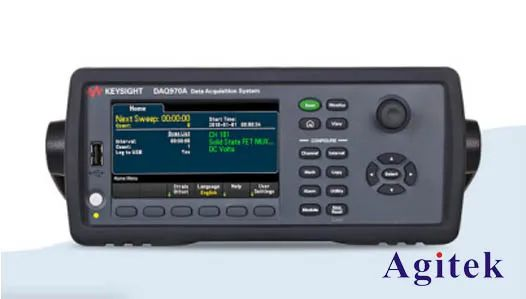

  如经典型号:34970/72A,34980A,以及新品DAQ970A。

  总结:可以进行多通道测试,即使标配的电流通道数量少,但是可以在电路中串联精密电阻,利用电压测试通道,测试电压的方式来计算测试电流,转化关系在仪器中可以直接完成,直接得到电流数值。测试精度是基于6.5位万用表。


  示波器

  1)测试范围是uA-600A

  示波器要用专用的电流探头来测试,常规的测试探头是非接触的,一般精度不是很高误差至少是mA级别;

  还有一些探头是检测电阻或分流器那种方式,测试精度较高。如N2820A,N2821A测试范围是50 uA-5 A非接触式的探头N2780B最高可以测试到700A(峰值)

  2)测试带宽:DC-150MHz

  带宽和电流的测试范围有关,可以查看每款探头的带宽-电流曲线获得。

  总结:示波器电流测试法可以观察到电流的瞬态动态变化,适用于高带宽,大电流测试的,并且大部分探头不用串入电路,直接跨接在电路中即可。

  电源

  电源是一种输出设备,有些特殊的电源可以作为电流表使用。如N678X系列的源表,以及66319系列的移动通信电源,还有如B2900系列的源表。这些电源的共同的特点是,有二象限的能力,即可以作为负载使用。

  1)测试范围:nA-3A

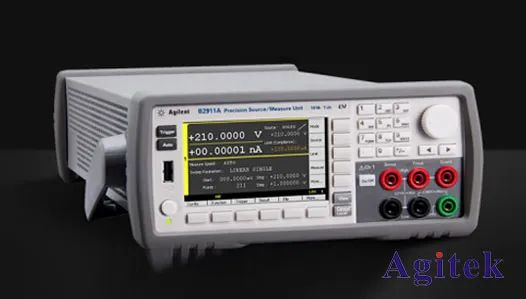

  如B2911A/B2912A最小的量程是10nA,误差是(读数的0.10%+50 pA)

  电源模块N6781A最小的量程是10uA,测试误差是(读数的0.025%+8 nA)

  2)测试带宽:直流

  总结:电源的电流测试能力精度很高。和万用表测试方式相比,电源可看作是一个零压降的电流表,不会像万用表那样引入额外的分流电阻,影响电路的性能。在功耗测试方面,更适合选择电源来测试。不足之处就是测试电流的范围不够大。


  器件电流测试仪

  1.测试范围:nA-100A

  2.测试带宽:DC-300MHz

  如CX3324A采样率高达1GSa/s,4通道,通过连接各种传感器,获得不同的电流测试范围。

  总结:测试精度高,速度快,成本相对较高。如果想拥有快速的测试速度,并且需要较高的测试精度,选择它就对了。


  以上就是安泰测试介绍的电流测试的几种方案,如在选型/测试过程中有任何问题,欢迎咨询安泰测试。
