示波器组成部分及作用

发布日期:2023-02-20 16:35:11         浏览数:

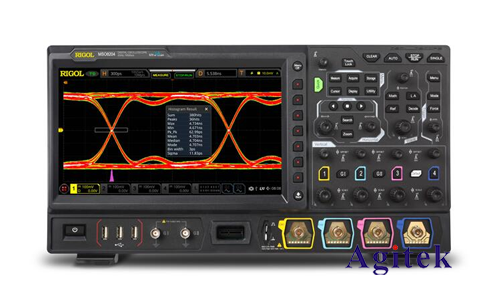

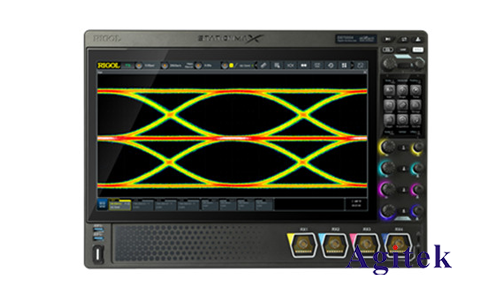

  示波器(Oscilloscope)是一种广泛用于电子学、通讯、医疗、自动化等领域的电子测试仪器,它能够显示电压随时间变化的波形,是电子技术中常用的测量工具之一。示波器由以下几个组成部分组成:


  1、显示器(CRT或LCD屏幕):用于显示电压波形。

  2、输入部分(探头):将电路中的电压信号输入示波器。

  3、垂直放大器:用于放大输入信号的电压,使之适合于在显示器上显示。

  4、水平放大器:控制时间轴,使电压波形随时间移动。

  5、触发电路:用于在指定的触发条件下启动示波器,以获得稳定的波形显示。

  6、校准电路:用于校准示波器的放大倍数、时间基准等参数。

  7、程控接口:用于与计算机等设备连接,实现数据传输、存储等功能。

  示波器的作用包括:


  1、直观地显示电压信号随时间的变化情况,帮助工程师分析电路中的问题。

  2、通过测量波形的振幅、频率、相位等参数,帮助工程师判断电路的性能和工作状态。

  3、可以对信号进行采样、存储、分析和处理,实现自动化测量和数据处理。

  4、作为测试仪器,可以对电路进行频率响应、噪声、干扰等测试。

  5、可以作为观察信号波形的工具,用于学习和研究电子学、通信、控制等领域的知识。

  6、示波器可以显示复杂的波形信号,如周期性信号、非周期性信号、脉冲信号、调制信号等,同时可以显示多个信号的波形,方便进行比较和分析。

  7、示波器可以帮助工程师判断信号的稳定性和干扰情况,如共模噪声、差模噪声等,从而提高电路的抗干扰能力。

  8、示波器还可以进行自动测量和自动校准,提高测量精度和效率。

  9、在教育领域,示波器也是电子学、通信工程等专业课程中必备的教学仪器之一,帮助学生深入理解电子学原理和实际应用。

  10、在实际应用中,示波器也被广泛用于电子设备维修、信号调试、工业自动化控制等领域,发挥着重要的作用。

       以上就是示波器组成部分及作用的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
