为什么你的电阻会变成电容

发布日期:2024-01-02 13:40:03         浏览数:

  电阻电容电感是电路中最常见的几种器件了,有时候我们会发现在电路中电阻呈现了容性或感性,这是为什么呢。

  其实,现实生活中,纯电阻,电容,电感是不存在的。集成电路中,电阻元件R是表明能量损耗的参量,电感元件L是表明系统储存磁能量及其变化的参量,电容元件C是表明系统储存电厂能量及其变化的参量。

  一个实际的元件,比如电阻器、电容器、电感器,都不可能是理想的,存在着寄生电容,寄生电感和损耗。

  在阻抗测量中,测量环境的变化,信号电压的大小及其工作频率的变化等,都将直接影响测量的结果。

  比如电感,在直流供电时:电感线圈可看作电阻。

  低频交流电源:可以看作电感L和损耗电阻r的串联。

  高频交流电源:可以看作电感和电容并联。

  在电感的工作频率下,电阻和电容的影响比较小,它才会呈现最好的感性状态。


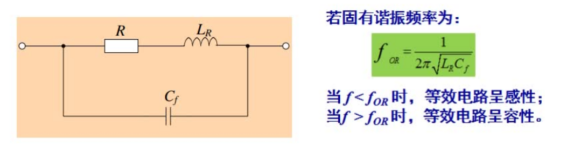

  比如电阻,在实际频率低于工作频率时,等效电路呈感性,实际频率高于工作频率时,等效电路呈容性。

  只有电路的实际频率与电阻的工作频率相等,电阻才能呈现最好的性能。

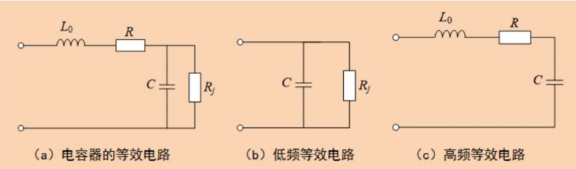

  比如电容,当频率较低时,R和Lo的影响可忽略,电路成容性;频率较高时,Rj的影响比R的影响小很多,Lo不可忽略,相当于


  LC串联协振电路。


  现在有个电感,我们阻抗分析仪来测一下这个电感在不同频率下的阻抗特性和电感,电容,电阻效应。

  所以在使用元器件的时候,一定要注意它的工作频率,在工作频率内才会呈现响应的特性。

  如果现场没有对应可以测试的设备的话,是不是考虑以下阻抗分析仪呢。
