普源MSO2202A数字示波器测试纹波方法

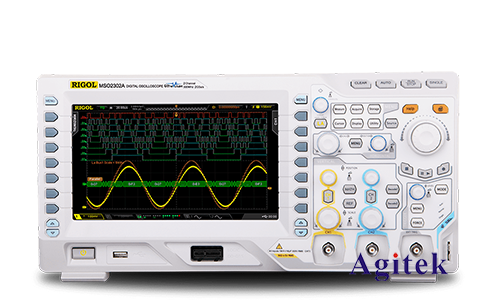

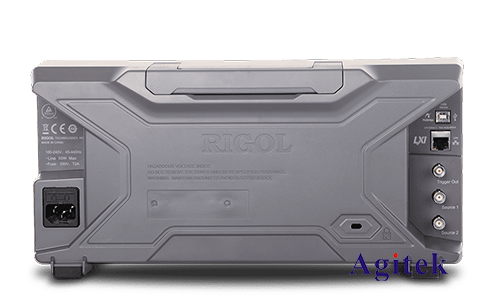

　　纹波是电子系统中常见的一种干扰信号，它会影响系统的性能和可靠性。因此，测试纹波对于确保电子设备的正常工作至关重要。普源MSO2202A数字示波器是一款功能强大的测试仪器，可以用来准确测量纹波。本文将详细介绍使用MSO2202A数字示波器测试纹波的方法。

　　测试准备

　　在开始测试之前，需要进行以下准备工作：

　　确保示波器已正确校准。

　　选择合适的探头和附件。

　　将被测设备连接到示波器。

　　设置示波器的时基和电压范围。

　　测试步骤

　　1.设置时基和电压范围

　　时基：选择合适的时基设置以捕获纹波的细节。对于大多数纹波测试，时基范围在100μs到1 ms之间。

　　电压范围：设置电压范围以显示纹波的幅度。电压范围应足够大，以确保纹波信号不超出屏幕。

　　2.触发设置

　　触发模式：选择合适的触发模式以稳定纹波信号。对于大多数纹波测试，使用边缘触发模式即可。

　　触发电平：设置触发电平以捕获纹波的上升沿或下降沿。

　　3.测量纹波幅度

　　使用示波器的测量功能测量纹波的峰峰值幅度。

　　峰峰值幅度是纹波信号的最高点和最低点之间的差值。

　　4.测量纹波频率

　　使用示波器的测量功能测量纹波的频率。

　　频率是纹波信号在单位时间内重复出现的次数。

　　5.分析纹波波形

　　观察纹波波形以了解其形状和特征。

　　纹波波形可以提供有关纹波源和系统性能的线索。

　　6.导出和保存数据

　　如果需要，可以导出和保存纹波测量数据。

　　示波器可以将数据导出为CSV或其他格式。

　　注意事项

　　探头选择：使用合适的探头以避免引入额外的噪声和失真。

　　接地：确保示波器和被测设备都正确接地。

　　屏蔽：使用屏蔽电缆和附件以减少噪声干扰。

　　环境温度：示波器的性能可能会受到环境温度的影响。

　　校准：定期校准示波器以确保其准确性。

　　使用普源MSO2202A数字示波器测试纹波是一种简单而准确的方法。通过遵循本文中介绍的步骤，可以轻松测量纹波的幅度、频率和波形。这些测量结果对于诊断电子系统中的问题和确保其可靠性至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
