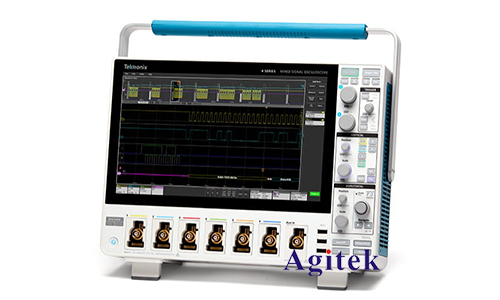

泰克MSO44混合信号示波器测量频率的方法

　　泰克MSO44混合信号示波器是一款功能强大的测量仪器，可用于测量各种电子信号，包括频率。本文将介绍使用泰克MSO44混合信号示波器测量频率的详细步骤，包括使用示波器的频率测量功能和使用FFT分析功能。

　　使用频率测量功能

　　1.连接信号源：将要测量的信号连接到示波器的输入通道。

　　2.设置示波器：设置示波器的时基和电压范围，以清晰地显示信号。

　　3.选择频率测量功能：在示波器的菜单中，选择“测量”选项卡，然后选择“频率”测量功能。

　　4.选择测量源：选择要进行频率测量的通道。

　　5.读取测量结果：示波器将显示信号的频率测量结果。

　　使用FFT分析功能

　　FFT（快速傅里叶变换）分析功能可用于更详细地分析信号的频率成分。

　　1.连接信号源：将要测量的信号连接到示波器的输入通道。

　　2.设置示波器：设置示波器的时基和电压范围，以清晰地显示信号。

　　3.启用FFT分析功能：在示波器的菜单中，选择“分析”选项卡，然后启用FFT分析功能。

　　4.选择测量源：选择要进行FFT分析的通道。

　　5.设置FFT参数：设置FFT的采样率、窗口类型和频率范围。

　　6.执行FFT分析：示波器将执行FFT分析并显示信号的频率谱。

　　7.读取测量结果：从频率谱中读取信号的频率和幅度测量结果。

　　测量注意事项

　　信号质量：信号质量会影响频率测量的准确性。确保信号稳定且无噪声。

　　时基设置：时基设置应足够快，以捕获信号的多个周期。

　　采样率：采样率应足够高，以准确表示信号的频率。

　　窗口类型：选择合适的窗口类型以最小化频谱泄漏。

　　频率范围：设置FFT分析的频率范围，以覆盖信号的感兴趣频率。

　　应用

　　泰克MSO44混合信号示波器测量频率的方法可用于广泛的应用，包括：

　　电子电路调试

　　信号发生器校准

　　通信系统分析

　　音频和振动测量

　　泰克MSO44混合信号示波器提供了多种测量频率的方法，包括使用频率测量功能和使用FFT分析功能。通过遵循本文中概述的步骤，用户可以准确可靠地测量各种电子信号的频率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
