泰克示波器测直流电压

发布日期:2024-04-11 11:26:52         浏览数:

  泰克示波器是一种功能强大的电子测试仪器,可用于测量各种电信号,包括直流电压。直流电压是电子电路中常见的测量值,了解如何使用泰克示波器准确测量直流电压至关重要。本文将详细介绍泰克示波器测量直流电压的步骤、注意事项和常见问题。

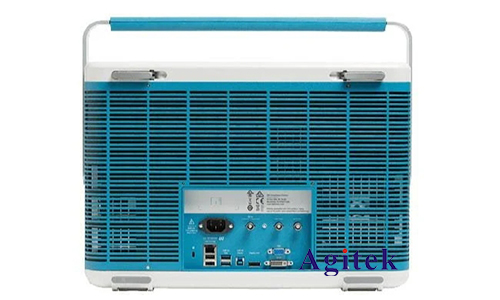

泰克示波器测直流电压(图1)

  测量步骤

  1.设置探头

  ***将泰克示波器的探头连接到待测电路。选择合适的探头类型,例如10X被动探头或有源探头,以确保准确的测量。

  2.配置示波器

  设置示波器的垂直灵敏度和水平时间基。垂直灵敏度应足够低,以使直流电压信号清晰显示在示波器屏幕上。水平时间基应足够慢,以显示信号的稳定状态。

  3.连接探头

  将探头的接地端连接到电路的接地端,并将探头的信号端连接到待测电压点。确保连接牢固,以避免虚假读数。

  4.测量电压

  在示波器屏幕上,观察直流电压信号的稳定状态。测量信号的幅度,即从信号基线到信号峰值的垂直距离。

  注意事项

  探头接地:确保探头的接地端牢固连接到电路的接地端,以避免接地回路和噪声。

  探头补偿:在进行测量之前,必须对探头进行补偿,以确保其频率响应准确。

  电压范围:选择与待测电压范围相匹配的探头,以避免过载或损坏探头。

  噪声:示波器屏幕上的噪声可能会影响测量准确性。使用平均或滤波功能来减少噪声。

  共模抑制:如果存在共模噪声,可能会影响测量结果。使用共模抑制功能来消除共模噪声。

  常见问题

  1.为什么我无法在示波器屏幕上看到信号?

  检查探头连接是否牢固。

  调整示波器的垂直灵敏度,以使信号清晰显示。

  确保信号源已打开并且产生电压。

  2.测量值为何与预期值不同?

  检查探头的补偿是否正确。

  检查探头的电压范围是否与待测电压范围相匹配。

  考虑示波器的输入阻抗,它可能会影响测量结果。

  3.如何提高测量准确性?

  使用高精度探头。

  使用平均或滤波功能来减少噪声。

  使用共模抑制功能来消除共模噪声。

  校准示波器定期进行校准,以确保测量准确性。

泰克示波器测直流电压(图2)

  使用泰克示波器测量直流电压是一个相对简单的过程,但需要仔细注意和正确操作。通过遵循本文概述的步骤、注意事项和常见问题解答,可以准确可靠地测量直流电压。了解如何使用泰克示波器进行此测量对于电子工程师和技术人员至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
