普源DS2202A数字示波器使用方法

发布日期:2024-04-11 11:33:31         浏览数:

  普源DS2202A数字示波器是一款功能强大、经济实惠的示波器,广泛应用于电子设计、故障诊断和教育等领域。本指南将详细介绍DS2202A数字示波器的使用方法,帮助用户快速掌握其操作技巧。

普源DS2202A数字示波器使用方法(图1)

  仪器面板介绍

  DS2202A数字示波器的仪器面板主要包括以下部分:

  显示屏:用于显示波形、菜单和设置信息。

  通道按钮:用于选择和设置通道参数,包括电压范围、耦合方式和触发源。

  触发按钮:用于设置触发条件,包括触发模式、电平和斜率。

  时间基按钮:用于设置时间基参数,包括水平扫描速度和时间范围。

  测量按钮:用于进行各种测量,包括电压、时间和频率。

  存储按钮:用于存储和调用波形数据。

  打印按钮:用于打印波形和设置信息。

  USB接口:用于连接计算机,进行数据传输和远程控制。

  基本操作

  1.连接探头

  ***将探头连接到示波器的通道输入端。探头用于将被测信号耦合到示波器,并提供电压衰减和隔离。

  2.设置通道参数

  选择要使用的通道,然后设置其电压范围、耦合方式和触发源。电压范围决定了示波器可以显示的最大输入电压,耦合方式决定了示波器如何处理直流分量,触发源决定了示波器如何触发扫描。

  3.设置触发条件

  触发条件决定了示波器何时开始扫描。可以设置触发模式(自动、正常、单次)、触发电平和触发斜率。

  4.设置时间基参数

  时间基参数决定了示波器显示波形的水平扫描速度和时间范围。水平扫描速度决定了波形在屏幕上的移动速度,时间范围决定了波形显示的持续时间。

  5.进行测量

  DS2202A数字示波器提供多种测量功能,包括电压、时间和频率。选择要进行的测量,然后读取显示屏上的测量结果。

  6.存储和调用波形

  DS2202A数字示波器可以存储和调用波形数据。按下存储按钮,将当前波形存储在示波器的内存中。按下调用按钮,可以调出存储的波形。

  7.打印波形

  按下打印按钮,可以将波形和设置信息打印出来。

  高级功能

  1.波形数学运算

  DS2202A数字示波器支持波形数学运算,包括加、减、乘和除。这可以用于比较波形、消除噪声或进行其他信号处理。

  2.FFT分析

  DS2202A数字示波器支持FFT(快速傅里叶变换)分析,可以将时域波形转换为频域谱。这可以用于分析信号的频率成分。

  3.远程控制

  DS2202A数字示波器可以通过USB接口连接计算机,进行远程控制。可以使用PC软件来控制示波器的所有功能,并进行数据分析和存储。

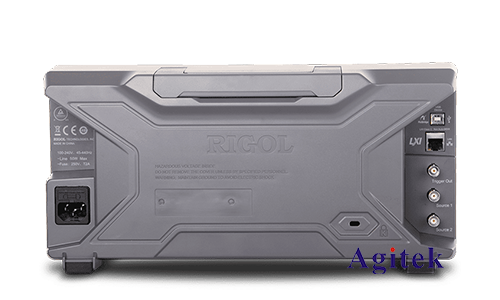

普源DS2202A数字示波器使用方法(图2)

  普源DS2202A数字示波器是一款功能强大、易于使用的示波器。通过了解仪器面板布局、基本操作和高级功能,用户可以充分利用其功能,进行各种电子测量和分析。本指南提供了全面的使用方法介绍,帮助用户快速掌握DS2202A数字示波器的操作技巧,提高工作效率和测量精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
