普源DS2202A示波器工作原理

发布日期:2024-05-13 14:06:39         浏览数:

  普源DS2202A示波器是一款非常优秀的示波器,它采用了先进的技术,让用户能够轻松地观察和分析电路中的信号。在这篇文章中,我将向你解释它的工作原理,希望你会喜欢!

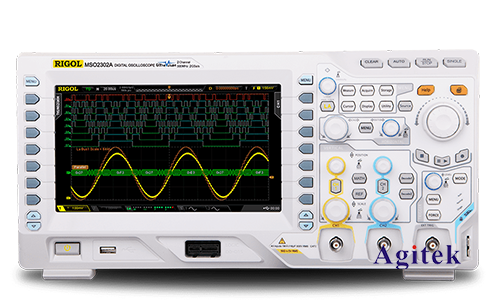

普源DS2202A示波器工作原理(图1)

  ***我们来了解一下什么是示波器以及它的作用。示波器是一种用来显示电信号波形的仪器,它能够将电压随时间的变化以波形的形式呈现出来。这对于工程师和电子爱好者来说非常重要,因为通过观察这些波形,他们可以了解电路的工作情况,诊断故障并进行信号分析。

  普源DS2202A示波器通过一系列的步骤来实现这一功能。***它会将待测的电信号输入到示波器的输入端口。这个信号可以是任何形式的电压变化,比如来自电路中的传感器、电源、放大器等。

  一旦信号被输入到示波器中,它就会经过模拟前端的处理。模拟前端通常包括放大器、滤波器和采样电路。放大器负责将输入信号放大到合适的范围,以便后续的处理。滤波器则用来去除噪音和不需要的频率成分,以保证显示的波形清晰可见。采样电路则负责以高速率对信号进行采样,将连续的信号转换为离散的数据点,以便后续的数字处理。

  接下来,经过模拟前端处理的信号将被送入模数转换器(ADC)。ADC的作用是将连续的模拟信号转换为数字信号,这样就可以在数字领域中对信号进行处理和分析。普源DS2202A示波器采用了高性能的ADC,能够以很高的速率对信号进行采样,并保持较高的精度。

  一旦信号被转换为数字信号,它就会被送入示波器的处理单元。在这里,信号将被进行一系列的处理,包括存储、显示和分析。存储单元负责将采集到的数据保存起来,以便后续的显示和回放。显示单元则负责将数据以波形的形式显示在示波器的屏幕上,让用户能够直观地观察信号的变化。***示波器还提供了丰富的分析功能,比如测量、触发、存储和导出数据等,帮助用户更深入地分析和理解信号。

  除了基本的示波器功能外,普源DS2202A示波器还具有许多人性化的设计,使用户能够更加方便地操作和使用。比如它具有直观的用户界面,简单易懂的操作流程,以及丰富的功能选项,满足不同用户的需求。***它还支持多种连接方式,比如USB、LAN和WiFi,使用户能够轻松地与PC或移动设备进行连接,并进行远程控制和数据传输。

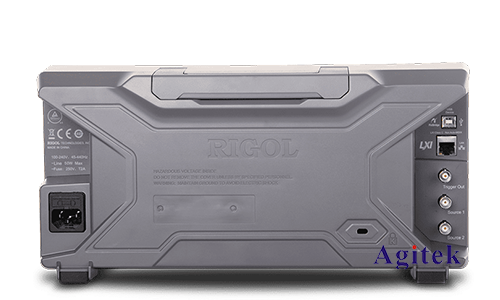

普源DS2202A示波器工作原理(图2)

  *****普源DS2202A示波器是一款功能强大、性能优越、操作便捷的示波器,它采用了先进的技术和人性化的设计,为用户提供了便捷、高效的信号观测和分析工具。希望通过这篇文章,你能对它的工作原理有一个更加深入的理解,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
