普源示波器怎么测量电流

发布日期:2024-05-13 14:04:03         浏览数:

  当我们需要测量电流时,普源示波器是一种非常有用的工具。它可以帮助我们准确地观察电流的波形,从而更好地了解电路的工作原理和性能。在这篇文章中,我将向你介绍如何使用普源示波器来测量电流,希望能够帮助你更轻松地理解和应用这一技术。

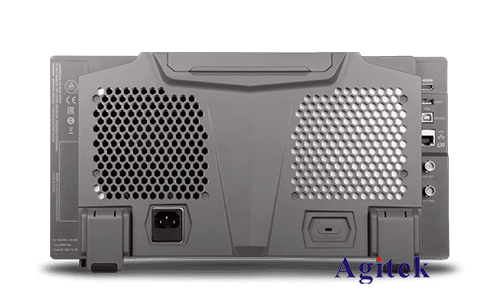

普源示波器怎么测量电流(图1)

  ***让我们来了解一下什么是普源示波器。普源示波器是一种电子测量仪器,用于观察电压信号的变化。通过连接到电路中的电压信号,普源示波器可以将这些信号转换成可见的波形图,从而让我们能够直观地了解电路中电压的变化情况。

  但是,你可能会问,我们要测量的是电流,而不是电压,普源示波器又如何帮助我们呢?这里涉及到一个基本的电学原理——欧姆定律。根据欧姆定律,电流(I)等于电压(V)除以电阻(R),即I=V/R。因此,如果我们可以测量电路中的电压和电阻,就可以通过欧姆定律计算出电流。

  接下来,我将向你介绍如何使用普源示波器来测量电流的方法,以及注意事项和技巧。

  步骤1:准备工作

  在开始测量之前,确保你已经具备以下工具和设备:

  -普源示波器

  -相应的测量探头

  -待测电路

  步骤2:连接示波器

  ***将示波器的探头连接到待测电路中。要测量电流,我们通常需要将探头连接到电路中的电阻上,而不是直接连接到电流源。这是因为直接连接到电流源可能会损坏示波器。

  步骤3:设置示波器

  在连接探头后,打开示波器并调整设置。***选择适当的电压量程,确保电路中的信号不会超出示波器的测量范围。然后,设置示波器的触发模式和触发电平,以确保波形图稳定显示。

  步骤4:测量电压

  使用示波器测量电路中的电压。将示波器的探头连接到电路中的电压节点,并观察波形图。确保波形图的幅度和形状符合预期,这样我们就可以确认示波器正确地连接到电路中并测量到了电压信号。

  步骤5:测量电阻

  接下来,我们需要测量电路中的电阻。这可以通过使用示波器的另一种功能——电阻测量功能来实现。将示波器的探头连接到电路中的电阻上,并设置示波器以测量电阻。示波器会发送一个小的电流通过电路,并根据响应来计算电阻值。

  步骤6:计算电流

  现在我们已经测量了电压和电阻,可以使用欧姆定律来计算电流。根据欧姆定律,电流等于电压除以电阻,即I=V/R。将之前测量得到的电压和电阻值代入这个公式,就可以得到电流的数值。

  注意事项和技巧

  -确保示波器的探头正确连接到电路中,并避免直接连接到电流源。

  -在调整示波器设置时,始终注意信号的幅度和频率,以确保不会损坏示波器或产生不准确的测量结果。

  -在测量电阻时,尽量选择适当的测量范围,以获得更准确的测量结果。

  -如果可能,使用不同的测量方法来验证结果,以确保测量的准确性。

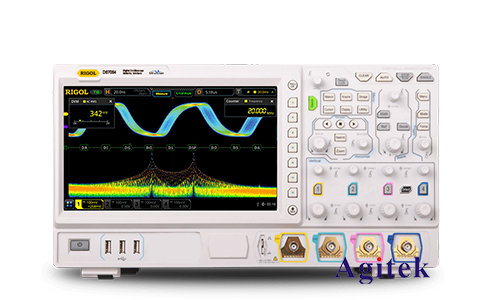

普源示波器怎么测量电流(图2)

  希望通过这篇文章,你能够更好地理解如何使用普源示波器来测量电流,并能够成功地应用这一技术,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
