普源DS2202A示波器测量频率的方法

发布日期:2024-05-24 11:33:22         浏览数:

  作为一名专业工程师,了解如何使用普源DS2202A示波器测量频率是非常重要的,这不仅能够提高工作效率,还能够保证测量结果的准确性。下面将详细介绍使用普源DS2202A示波器测量频率的方法。

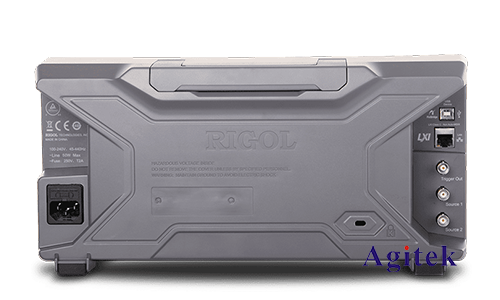

普源DS2202A示波器测量频率的方法(图1)


  一、初步准备

  在开始测量之前,需要确保以下几点:

  1.设备连接:将示波器正确连接到待测信号源。使用探头时,确保探头接地夹连接到合适的接地点,以减少干扰。

  2.示波器设置:打开示波器,等待设备自检完成。确保示波器工作在正常模式下,无其他报警或错误提示。

  二、基本设置

  1.通道选择:根据待测信号连接的通道(如CH1或CH2),选择相应的通道。

  2.垂直设置:调节垂直灵敏度(V/div),使信号在屏幕上显示得足够大,便于观察波形的周期特征。一般情况下,将波形调整至占据屏幕的三分之二左右。

  3.水平设置:调整水平时基(Time/div),使得屏幕上能显示完整的一个或多个周期的波形。通常,一个到两个周期的波形能够提供足够的信息来进行频率测量。

  三、触发设置

  1.触发类型:选择适合的触发类型,一般选择边沿触发(Edge Trigger),这是测量周期性信号时最常用的触发方式。

  2.触发源:选择正确的触发源,即连接待测信号的通道(如CH1或CH2)。

  3.触发电平:调整触发电平,使得波形稳定显示。这可以通过旋转触发电平旋钮来完成,确保触发点位于波形的适当位置(如上升沿或下降沿)。

  四、频率测量

  普源DS2202A示波器提供了多种频率测量的方法,以下是两种主要方法:

  1.手动测量:

  -使用光标测量:按下光标按钮(Cursor),选择“时间”模式(Time)。

  -将光标A和光标B分别移动到一个周期内两个相同的点(如两个上升沿)上。示波器会显示两个光标之间的时间差Δt。

  -频率计算:使用公式(text{频率}=frac{1}{Delta t})计算频率。此方法的优点是可以精确地选择测量点,缺点是需要手动计算。

  2.自动测量:

  -自动测量功能:按下“测量”(Measure)按钮,选择“频率”(Frequency)。示波器将自动计算并显示当前波形的频率。

  -优点:这种方法快捷且方便,适用于快速测量和需要频繁测量的场合。

  五、注意事项

  1.探头补偿:在进行频率测量前,确保探头已正确补偿。未补偿的探头可能会导致波形失真,从而影响测量精度。探头补偿通常通过连接探头到示波器的探头校准信号输出端,然后调整探头上的补偿电容使得显示的波形为方波。

  2.信号干扰:在高频测量时,环境中的电磁干扰可能会对信号造成影响。尽量减少干扰源,必要时使用屏蔽措施。

  3.带宽限制:示波器的带宽会影响测量精度。确保示波器的带宽高于待测信号频率的三倍,以获得准确的频率测量结果。

  六、实例操作

  为了更直观地展示普源DS2202A示波器的频率测量,我们以测量一个1kHz的方波信号为例:

  1.连接信号源:将示波器的CH1通道探头连接到信号源的输出端。

  2.初步设置:

  -垂直灵敏度设为2V/div,使波形在屏幕上居中。

  -水平时基设为500μs/div,使一个周期的波形完整显示。

  3.触发设置:

  -触发类型选择边沿触发。

  -触发源选择CH1。

  -触发电平设为信号的中间电压值(如0V)。

  4.频率测量:

  -手动测量:使用光标将光标A和光标B分别放置在两个上升沿,读取时间差Δt,假设Δt=1ms,则频率为1kHz。

  -自动测量:按下测量按钮,选择频率,示波器自动显示频率为1kHz。

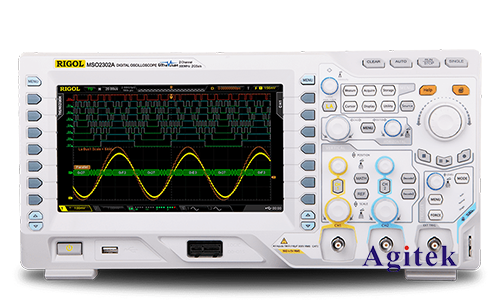

普源DS2202A示波器测量频率的方法(图2)


  通过以上步骤,您可以轻松地使用普源DS2202A示波器进行频率测量。熟练掌握这些操作步骤和注意事项,能够帮助您在实际工作中提高效率,保证测量结果的准确性和可靠性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
