普源示波器如何捕捉波形

发布日期:2024-05-24 11:30:08         浏览数:

  普源示波器,作为行业内广受赞誉的工具,其捕捉波形的能力尤为出色。本文将详细介绍如何使用普源示波器捕捉波形。

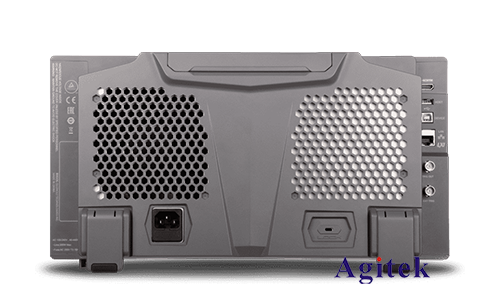

普源示波器如何捕捉波形(图1)

  一、准备工作

  在开始捕捉波形之前,首先要确保示波器和待测设备均已正确连接。以下是几个关键步骤:

  1.检查连接:确保示波器探头已正确连接到待测电路的测量点,同时示波器的地线夹也要连接到电路的公共接地点。这样可以避免测量过程中出现浮地效应,导致测量结果不准确。

  2.选择合适的探头:根据测试信号的特性选择合适的探头。例如,高频信号应使用高带宽探头,而低频信号则可使用普通探头。

  3.校准探头:示波器探头在使用前需进行校准。连接探头到示波器自带的校准信号输出端,调节探头的补偿电容,使示波器上显示的方波信号没有失真。这样可以确保测量的准确性。

  二、基本设置

  在捕捉波形前,需要对示波器进行基本设置。这些设置主要包括时基、垂直增益和触发设置。

  1.时基设置:时基决定了波形在示波器屏幕上的水平缩放。根据待测信号的频率,调整时基(时间/格)以便清晰地显示完整的波形。对于高频信号,应选择较小的时间/格,而低频信号则应选择较大的时间/格。

  2.垂直增益:垂直增益(电压/格)决定了波形在屏幕上的垂直缩放。调整垂直增益,使波形在屏幕上适当地分布,既不会超出屏幕,也不会太小以致无法看清细节。

  3.触发设置:触发功能是示波器捕捉波形的关键。触发信号决定了示波器何时开始采集数据,从而在屏幕上稳定显示波形。普源示波器提供多种触发模式,包括边沿触发、脉宽触发和视频触发等。一般情况下,边沿触发最为常用,通过设置触发电平和触发边沿(上升沿或下降沿),可以稳定捕捉信号的周期性变化。

  三、捕捉波形

  完成基本设置后,开始捕捉波形。以下是详细步骤:

  1.调整触发电平:通过旋钮或触摸屏(取决于具体型号),调节触发电平,使触发点位于信号的中间位置。这样可以确保每次触发时示波器都能捕捉到相同相位的信号,从而在屏幕上稳定显示波形。

  2.选择触发模式:根据信号的特性,选择合适的触发模式。例如,对于周期性信号,选择边沿触发;对于脉冲信号,选择脉宽触发。普源示波器还提供了高级触发功能,如欠幅触发和逻辑触发,可以满足复杂信号的捕捉需求。

  3.调整时基和垂直增益:根据波形的显示效果,进一步微调时基和垂直增益,以获得**的波形显示效果。普源示波器的自动设置功能也可以帮助快速调整到合适的参数。

  四、捕捉特殊波形

  对于一些特殊波形,如突发信号和随机信号,普通的触发模式可能难以捕捉。此时,可以使用普源示波器的高级功能。

  1.单次触发:对于一次性事件或不连续的信号,单次触发模式非常有效。设置好触发条件后,按下“单次”按钮,示波器将在满足触发条件时捕捉并显示波形。

  2.序列捕捉:普源示波器具备序列捕捉功能,可以在设定的时间内连续捕捉多个波形。这对分析非周期性信号的变化非常有用。

  3.数学运算和分析:普源示波器还提供丰富的数学运算功能,可以对捕捉到的波形进行加、减、乘、除等运算。此外,内置的FFT(快速傅里叶变换)功能可以将时域信号转换为频域信号,方便频谱分析。

  五、数据保存和分析

  捕捉到波形后,可以通过多种方式保存和分析数据。

  1.波形存储:普源示波器允许将捕捉到的波形保存在内置存储器或外接存储设备上,方便后续分析和记录。

  2.截图功能:通过截图功能,可以将当前屏幕上的波形保存为图片文件,便于报告撰写和共享。

  3.数据导出:通过USB或网络接口,可以将波形数据导出到电脑进行更深入的分析。普源提供的配套软件可以帮助用户进一步处理和分析波形数据。

普源示波器如何捕捉波形(图2)


  普源示波器凭借其强大的功能和人性化的设计,使得波形捕捉变得更加简单和高效。通过正确的设置和操作,您可以轻松捕捉并分析各种复杂信号,助力您的电子设计和调试工作。无论是日常的调试任务,还是复杂的故障排查,普源示波器都将是您不可或缺的得力助手,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
