泰克MDO4054C示波器测电流

　　在电子工程和测试测量领域，泰克MDO4054C示波器以其多功能性和精确度广受欢迎。它不仅能够捕捉和分析复杂的信号，还可以提供多种测量功能，包括电流测量。下面将详细介绍如何使用泰克MDO4054C示波器进行电流测量，并分享一些实用的技巧，以确保测量的准确性和效率。

　　一、了解MDO4054C的基本功能

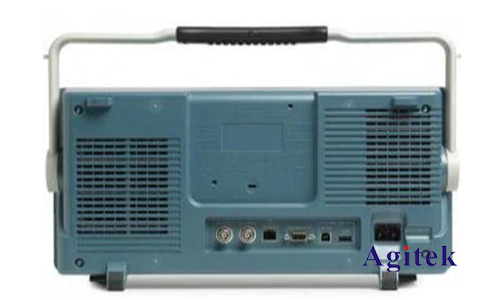

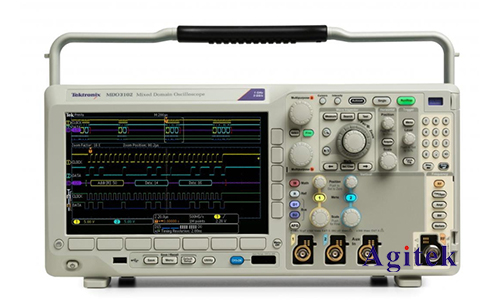

　　首先，MDO4054C是一款混合域示波器（Mixed Domain Oscilloscope），集成了示波器、频谱分析仪、逻辑分析仪、协议分析仪等多种功能。它具有高达1 GHz的带宽和高达20 M点的记录长度，能够捕捉微小的细节和长时间的信号变化。

　　二、电流测量的基本原理

　　在示波器上测量电流通常需要通过间接方法进行，因为示波器直接测量的是电压。一般的方法是使用电流探头或通过测量已知电阻上的电压降来计算电流。

　　1.电流探头法：电流探头是一种直接测量电流的工具，它将电流信号转换为电压信号，然后将这个信号输入到示波器中。泰克提供多种电流探头，如TCPA300电流探头，可以与MDO4054C兼容使用。

　　2.电阻电压降法：在电路中串联一个已知的小电阻，通过测量该电阻两端的电压降来计算电流（I=V/R）。这种方法简便易行，但需要确保电阻值已知且足够小，以免影响电路正常工作。

　　三、使用电流探头进行测量

　　1.选择合适的电流探头：根据测量需求选择适合的电流探头。对于MDO4054C，可以选择TCP0030A、TCP0150等探头，这些探头具有不同的电流范围和带宽。

　　2.校准电流探头：在使用之前，必须校准电流探头，以确保测量精度。校准步骤可以参考探头的使用手册，通常包括零点调整和增益调整。

　　3.连接电流探头：将探头的BNC接口连接到MDO4054C的输入通道，然后将探头夹在电路中的测量点上。注意保持探头夹持部分与电流流动方向一致，以获得正确的读数。

　　4.设置示波器参数：在MDO4054C上，选择正确的输入通道并设置适当的垂直和水平刻度，以确保信号显示在屏幕中。可以使用自动设置功能（Autoset）来快速调整。

　　5.捕捉和分析信号：一旦连接和设置完成，MDO4054C将显示电流波形。利用光标、测量功能和波形分析工具，可以进行更深入的信号分析，如峰值电流、平均电流、频率响应等。

　　四、使用电阻电压降法进行测量

　　1.选择和安装电阻：选择一个已知阻值的小电阻（如1欧姆或更小），将其串联在电路的待测点上。确保电阻的功率额定值足够，避免过热损坏。

　　2.连接示波器探头：使用标准的电压探头，将探头的尖端和地线分别连接到电阻两端，确保接触良好。

　　3.设置示波器参数：同样地，在MDO4054C上选择正确的输入通道，并设置适当的垂直和水平刻度。可以使用自动设置功能来快速调整。

　　4.测量和计算电流：通过测量电阻两端的电压降，利用公式I=V/R计算电流。MDO4054C的测量功能可以直接显示电压值，从而简化计算过程。

　　五、实用技巧与注意事项

　　1.保持良好的接地：确保示波器和被测设备有良好的接地，以减少噪声干扰和测量误差。

　　2.避免探头引入噪声：尽量缩短探头引线长度，减少引线环路面积，以降低电磁干扰。

　　3.定期校准设备：示波器和探头应定期校准，以保证测量精度。可以参考泰克官方的校准服务或自行使用校准工具。

　　4.了解电流波形特性：不同的电流波形，如直流、交流和脉冲电流，有不同的测量需求。了解被测信号的特性，有助于选择合适的测量方法和参数设置。

　　5.使用软件工具进行分析：泰克示波器通常配备了功能强大的分析软件，如TekScope，这些软件可以进一步处理和分析捕捉到的波形数据，提供更加详尽的测量报告。

　　泰克MDO4054C示波器提供了丰富的功能和优越的性能，使得电流测量变得既简单又准确。无论是使用电流探头还是电阻电压降法，只要遵循正确的操作步骤和注意事项，就能获得可靠的测量结果。希望这篇指南能够帮助您更好地利用MDO4054C进行电流测量，提升您的测试效率和测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
