泰克示波器测电压波形怎么调

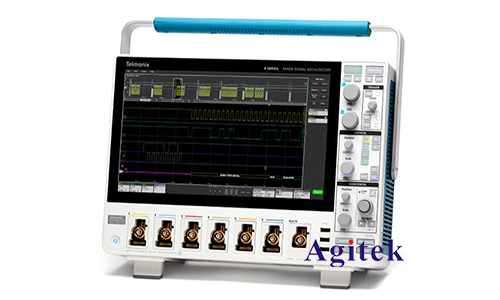

　　泰克示波器（Tektronix Oscilloscope）因其高性能和可靠性，广泛应用于电子工程领域。在进行电压波形测量时，正确地设置和使用示波器对于获取准确和有用的数据至关重要。本文将以专业工程师的视角，详细介绍如何使用泰克示波器进行电压波形测量。

　　一、设备准备

　　1.确认设备完整性

　　首先，请确保泰克示波器及其附件（如探头、电源线等）处于完好状态。检查示波器的屏幕、按钮和连接端口，确保没有物理损坏。

　　2.校准探头

　　探头的校准对于准确测量非常关键。泰克示波器通常配备了探头校准功能。连接探头到示波器的校准输出端，然后调整探头上的可调电容器，直到示波器屏幕上显示的方波信号稳定且边缘锐利。

　　二、基本连接

　　1.连接探头

　　将示波器探头连接到要测量的电路上。探头通常有两个部分：探针（用于连接电路的测量点）和地夹（用于连接电路的地）。确保探针连接到信号点，地夹连接到电路的地。

　　2.设置示波器输入通道

　　在泰克示波器上，选择相应的输入通道。示波器通常有多个通道，可同时测量多个信号。选择你要使用的通道，并确保探头正确连接到该通道。

　　三、示波器设置

　　1.时基设置

　　调整时基（Time Base）控制，以设置波形在屏幕上的显示速度。通常，从较慢的时基开始，逐步加快，直到波形在屏幕上清晰显示。

　　2.电压刻度设置

　　调整垂直刻度（Vertical Scale），以适应信号的电压范围。每格的电压值应设置为信号的适当比例，使波形在屏幕上完整显示。

　　3.触发设置

　　触发（Trigger）设置对于稳定波形显示至关重要。选择适当的触发源和触发电平，使示波器在特定电压点捕捉并显示波形。触发电平应设置在信号的中间位置，触发模式可选择自动（Auto）或正常（Normal）模式。

　　四、详细测量

　　1.测量直流（DC）信号

　　对于直流信号，设置垂直刻度到适当的电压范围。通常，使用直流耦合（DC Coupling）模式，这样可以准确显示信号的直流成分。

　　2.测量交流（AC）信号

　　对于交流信号，垂直刻度和时基的设置同样重要。使用交流耦合（AC Coupling）模式，以滤除直流成分，使交流波形更清晰。

　　3.波形分析

　　泰克示波器提供多种波形分析工具，如频率、周期、峰值、均值等。利用这些功能，可以更深入地分析测量到的波形。菜单中通常有自动测量功能，可以快速获取这些参数。

　　五、使用技巧

　　1.保存和记录

　　泰克示波器通常具备存储功能，可以将测量的波形保存到内置存储器或外部存储设备。通过USB接口，可以方便地将数据导出，以备后续分析或报告使用。

　　2.显示和打印

　　示波器屏幕上的波形可以通过连接打印机直接打印，或者通过软件截图功能保存为图片文件，方便记录和分享。

　　3.网络连接和远程控制

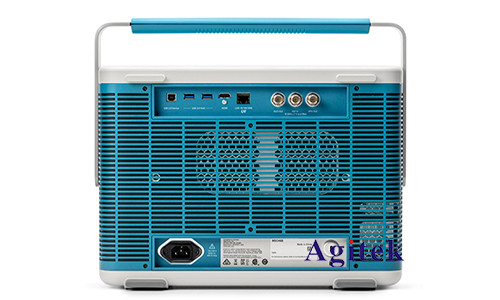

　　许多泰克示波器支持网络连接和远程控制。通过以太网或Wi-Fi，可以将示波器连接到计算机网络，实现远程监控和操作，非常适合复杂测试环境或需要长时间监测的应用。

　　六、常见问题及解决方案

　　1.波形不稳定

　　波形不稳定可能是由于触发设置不当。调整触发电平或改变触发模式（如从自动模式改为正常模式），可以改善波形稳定性。

　　2.波形失真

　　波形失真可能由探头校准不准确引起。重新校准探头，确保探头与示波器匹配。如果失真依然存在，检查探头的衰减设置是否正确，并确认没有超过示波器的带宽限制。

　　3.无法显示波形

　　如果示波器无法显示波形，首先检查连接是否正确，确保探头与被测电路连接牢固。其次，检查示波器的输入通道和设置是否正确，必要时重启设备进行重置。

　　正确使用泰克示波器测量电压波形，不仅需要熟悉设备操作，还需要了解电路测量的基本原理。通过合理设置和调整，利用示波器的高级功能，可以准确获取和分析电压波形，帮助解决实际工程问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
