泰克MDO34示波器试纹波方法

发布日期:2024-05-15 11:48:16         浏览数:

  在电力电子和电源设计中,准确测量电源纹波是确保系统性能和稳定性的重要环节。泰克MDO34混合域示波器凭借其强大的功能和直观的界面,成为许多工程师的理想选择。本文将详细介绍如何使用泰克MDO34示波器进行纹波测量,并提供一些实用的技巧和注意事项。

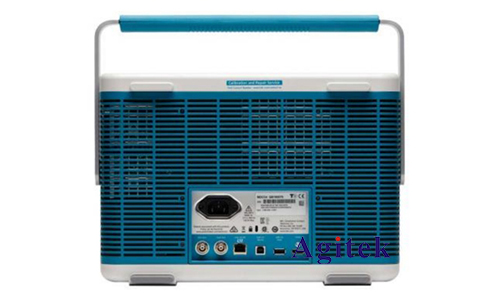

泰克MDO34示波器试纹波方法(图1)

  1.准备工作

  ***确保示波器和被测设备都已经正确连接和通电。使用泰克MDO34进行纹波测量时,需要以下基本设备:

  -泰克MDO34示波器

  -高质量的探头(如泰克TPP1000)

  -连接电缆和探头配件

  -被测电源设备

  2.设置示波器

  a.探头连接

  1.选择合适的探头:对于纹波测量,建议使用高带宽、低噪声的探头。泰克的TPP1000探头是一个不错的选择,其带宽为1 GHz,非常适合捕捉高频纹波信号。

  2.正确连接探头:将探头的接地线尽量短,以减少噪声和干扰。确保探头尖端牢固地连接到被测电源的输出端。

  b.配置示波器

  1.通道设置:选择一个通道连接探头,然后在示波器上激活该通道。调整垂直刻度(V/div),使信号在屏幕上清晰可见。通常,初始设置为50 mV/div,然后根据实际信号进行微调。

  2.时间基准:设置时间基准(Time Base)以合适的比例捕捉纹波信号。建议从1µs/div开始,根据信号频率和特点进行调整。

  3.触发设置:为了获得稳定的波形,设置合适的触发模式。可以选择边沿触发(Edge Trigger),并设置触发电平稍高于纹波信号的最低电平。

  3.波形捕捉和分析

  a.波形捕捉

  1.调整示波器:在连接探头和设置示波器后,调整垂直和水平刻度,使纹波信号在屏幕上显示得更清晰。可以使用放大功能进一步观察细节。

  2.稳定波形:通过调整触发电平和触发类型,确保波形稳定显示。对于纹波测量,可能需要多次调整触发设置以捕捉最真实的信号。

  b.数据分析

  1.波形测量:使用示波器的自动测量功能,可以快速获得纹波的峰峰值(peak-to-peak)、均值(mean)和RMS值等关键参数。这些数据对于评估电源的性能至关重要。

  2.频谱分析:泰克MDO34提供了频谱分析功能,可以将时域信号转换为频域信号,帮助识别纹波的频率成分。通过频谱分析,可以了解哪些频率成分是主要的干扰源,从而采取相应的滤波措施。

  4.提高测量精度的技巧

  1.减小接地回路:接地回路越短,测量精度越高。使用探头的短接地附件或直接将探头接地线与信号接地短接。

  2.避免干扰:在测量过程中,尽量远离强干扰源,如大功率开关电源、变频器等。这些设备产生的电磁干扰可能会影响示波器的测量结果。

  3.校准探头:定期校准探头,确保其性能稳定。探头性能的衰减会直接影响测量的准确性。

  5.常见问题和解决方案

  1.噪声干扰:如果发现测量信号中噪声较多,可以通过使用带有良好屏蔽性能的探头,或者在探头连接处加装屏蔽罩来减少噪声干扰。

  2.波形不稳定:调整触发电平和模式,确保波形稳定显示。如果仍不稳定,可以尝试使用平均模式(Average)来减少随机噪声的影响。

  3.测量误差:定期检查探头和示波器的校准状态,确保测量设备处于**状态。***使用更高带宽的探头也能提高测量精度。

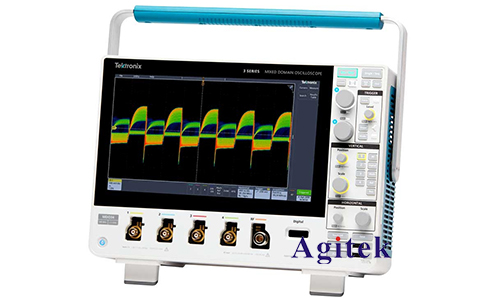

泰克MDO34示波器试纹波方法(图2)

  使用泰克MDO34示波器进行电源纹波测量,不仅可以获得高精度的数据,还能通过其强大的分析功能,对纹波的频率成分进行深入分析。通过本文介绍的方法和技巧,相信您能够更好地利用泰克MDO34示波器,完成高效准确的纹波测量,为电源设计和调试提供可靠的数据支持,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
