普源示波器怎样测电压

发布日期:2024-05-15 11:50:12         浏览数:

  在电子测量和测试领域,普源示波器(RIGOL Oscilloscope)作为一种高效、精确且功能丰富的测量工具,广泛应用于科研、教学和工业生产中。对于初学者和专业工程师来说,了解如何正确使用普源示波器进行电压测量是一个至关重要的技能。本文将详细介绍如何使用普源示波器测量电压,并提供一些实用的技巧和建议。

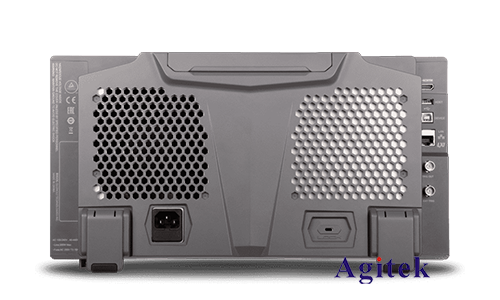

普源示波器怎样测电压(图1)

  1.准备工作

  1.1确认设备和配件

  ***确保您拥有以下设备和配件:

  -普源示波器

  -示波器探头

  -被测电路或设备

  -电源线和信号线

  1.2校准示波器探头

  在进行测量之前,必须先校准示波器探头,以确保测量结果的准确性。校准步骤如下:

  1.将探头连接到示波器的校准输出端。

  2.打开示波器,观察屏幕上显示的波形。

  3.调整探头的补偿电容,直到波形的上升沿和下降沿不再有过冲或欠冲现象为止。

  2.连接和设置

  2.1连接探头

  将示波器探头连接到被测电路的测试点。探头的接地夹需连接到电路的地。确保连接稳固,避免松动导致测量误差。

  2.2选择通道

  大多数普源示波器有多个通道,可以同时测量多个信号。选择一个未使用的通道,并将探头插入相应的BNC接口。

  2.3设置示波器参数

  根据待测信号的特性,设置示波器的时基和垂直灵敏度:

  -时基设置:调整时基(Time Base)以合适的时间间隔显示信号的周期。例如,若测量的信号频率为1 kHz,可以将时基设置为1 ms/div。

  -垂直灵敏度:根据信号的电压幅度,调整垂直灵敏度(Vertical Scale)。例如,若预计信号电压在0-5V范围内,可将垂直灵敏度设置为1V/div。

  3.测量和观察

  3.1调整触发

  为了稳定显示信号,需正确设置触发(Trigger)。选择适当的触发源(如Ch1)、触发模式(如边沿触发),并调整触发电平,使波形稳定显示在屏幕上。

  3.2观察波形

  通过调整水平和垂直位置旋钮,使波形居中并充满屏幕,方便观察和测量。使用光标或自动测量功能,可以直接读取电压值。

  4.数据记录与分析

  4.1使用光标测量

  普源示波器通常配备光标功能,方便精确测量波形上的电压和时间差。通过设置两个垂直光标,可以直接测量某一点的电压。

  4.2使用自动测量功能

  许多普源示波器具备自动测量功能,如峰峰值电压(Vpp)、平均值电压(Vavg)、有效值电压(Vrms)等。启用这些功能,可以快速获得准确的测量结果。

  4.3存储和导出数据

  现代普源示波器支持将测量数据存储到U盘或通过USB接口传输到电脑。这样不仅方便数据记录和分析,还能生成报告和文档。

  5.实用技巧和建议

  5.1使用合适的探头衰减比

  根据信号的电压范围选择合适的探头衰减比(如1X、10X),以确保测量准确且不超出示波器输入范围。

  5.2注意信号干扰

  在高频或高精度测量中,信号干扰是一个重要因素。尽量使用屏蔽线,保持探头接地良好,并减少周围电子设备的干扰。

  5.3定期校准示波器

  为了保持测量精度,建议定期校准示波器。可以联系普源官方或有资质的校准机构进行专业校准。

  6.常见问题及解决方案

  6.1测量波形不稳定

  -检查触发设置是否正确。

  -确认探头连接稳固。

  -尝试降低或增加时基和垂直灵敏度。

  6.2读数不准确

  -确认探头衰减比设置正确。

  -校准探头。

  -使用自动测量功能进行验证。

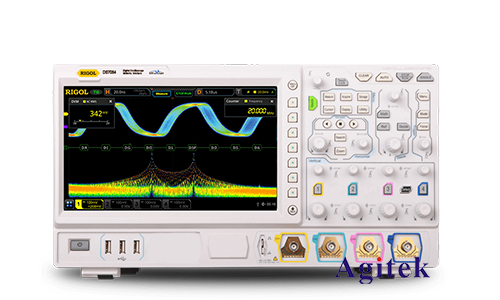

普源示波器怎样测电压(图2)

  使用普源示波器测量电压并不复杂,但需要一定的细心和技巧。通过正确的准备工作、合理的设置以及有效的数据记录和分析,可以获得准确的测量结果。希望本文对您的工作有所帮助,祝您在电子测量领域取得更多成功,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
