安捷伦示波器测量直流纹波

　　在电源设计与测试领域，直流纹波的测量是一个至关重要的步骤。直流纹波的存在可能会对电路的稳定性和性能产生不利影响，因此精确测量和分析纹波是工程师不可忽视的任务。下面将详细介绍如何使用安捷伦示波器进行直流纹波测量，帮助工程师们更好地掌握这一技能。

　　什么是直流纹波？

　　直流纹波（DC Ripple）是叠加在直流电压上的交流成分，通常来源于电源的整流和滤波过程中。纹波电压的大小和频率可能会影响电路的噪声性能和稳定性，因此测量直流纹波是电源设计与验证的重要环节。

　　选择合适的示波器

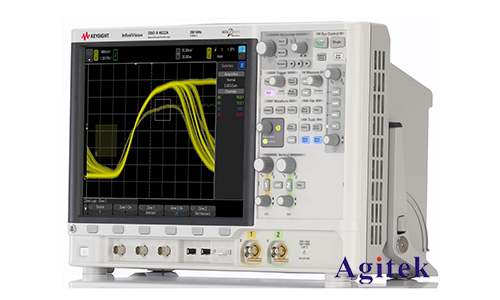

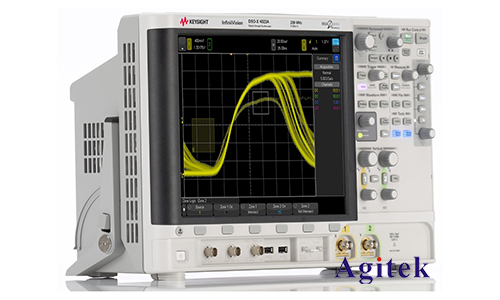

　　在测量直流纹波时，选择合适的示波器是关键。安捷伦（现为Keysight）提供了一系列高性能示波器，具有高带宽和高分辨率，非常适合这类测量任务。常见的型号包括InfiniiVision系列和Infiniium系列，它们具备良好的噪声性能和高灵敏度。

　　测量前的准备

　　1.探头选择与连接：

　　-使用高质量的无源探头（如10:1探头）进行测量。这类探头具有较高的输入阻抗和较低的电容，能够有效减少对被测电路的负载效应。

　　-确保探头连接牢固，避免松动和不良接触引起的误差。

　　2.带宽限制：

　　-示波器和探头的带宽应适合直流纹波的频率范围。通常情况下，20 MHz的带宽限制足以覆盖大部分电源纹波的频谱。

　　3.设置示波器参数：

　　-时间基准：设置适当的时间基准以显示完整的纹波周期。

　　-电压范围：选择适当的电压范围以获得**的分辨率和精度。

　　-触发设置：使用边沿触发模式，设置合适的触发电平确保波形稳定显示。

　　测量步骤

　　1.直流耦合模式：

　　-将示波器设置为直流耦合模式，以确保测量的是直流电压上的交流成分。

　　2.信号平均：

　　-启用信号平均功能，减少随机噪声的影响，从而更精确地测量纹波。

　　3.数据采集：

　　-使用示波器的存储和采集功能，捕获足够长时间段的波形，以便分析纹波的频谱和幅度特性。

　　4.频谱分析：

　　-使用示波器的FFT（快速傅里叶变换）功能，分析直流纹波的频谱，确定纹波的主要频率成分及其幅度。

　　测量结果分析

　　-纹波幅度：

　　-从示波器波形中读取纹波的峰值到峰值电压（Vp-p），这是评价电源纹波大小的一个重要指标。

　　-频谱成分：

　　-分析FFT结果，了解纹波的频率成分。不同频率的纹波可能对电路的影响不同，需要特别关注高频成分，因为它们更容易耦合到敏感电路中。

　　注意事项

　　1.接地问题：

　　-确保示波器和被测电路的接地良好，避免地环路引入的噪声。

　　2.测量环境：

　　-避免在高噪声环境中进行测量，如有必要，可使用屏蔽箱或其他屏蔽措施减少环境噪声对测量的干扰。

　　3.探头校准：

　　-定期校准示波器和探头，确保测量结果的准确性。

　　使用安捷伦示波器测量直流纹波是一个技术性很强的任务，但只要掌握了正确的方法和技巧，就能获得准确可靠的结果。关键在于选择合适的设备、合理设置参数、仔细进行测量和分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
