泰克MDO3034示波器怎么显示幅值

　　泰克MDO3034示波器是一款功能强大的工具，能够帮助我们准确地获取和分析信号。在本文中，我们将详细介绍如何在泰克MDO3034示波器上显示信号的幅值。通过一些简单的步骤，您将能够熟练地使用这款设备来进行各种测量。

　　认识泰克MDO3034示波器

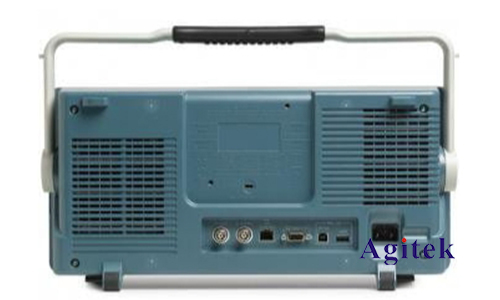

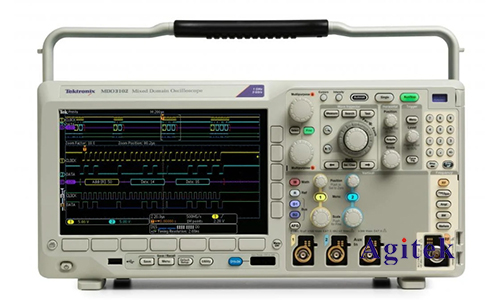

　　泰克MDO3034是一款混合域示波器，集成了示波器、频谱分析仪、逻辑分析仪、协议分析仪和任意波形/函数发生器的功能。它具有4条模拟通道和带宽范围为350 MHz，能够处理复杂的信号分析任务。为了准确显示幅值，我们需要了解示波器的基本操作和特性。

　　设置并连接示波器

　　1.启动示波器

　　首先，确保示波器正确连接到电源并启动。按下电源按钮，等待设备完成启动过程。启动后，屏幕上会显示默认的主界面。

　　2.连接探头

　　将探头连接到您希望测量的信号源，并将探头的另一端连接到示波器的任意一个输入通道上（如CH1）。注意，探头的接地夹要正确连接，以确保测量的准确性。

　　3.自动设置功能

　　为了快速开始测量，可以按下示波器面板上的“Autoset”按钮。这个功能会自动调整示波器的水平和垂直设置，使得输入信号在屏幕上显示为一个稳定的波形。

　　显示幅值

　　1.垂直缩放和偏移

　　使用垂直缩放（Vertical Scale）旋钮来调整波形的幅度显示，使波形适合屏幕。垂直偏移（Vertical Position）旋钮可以用来上下移动波形，以便更好地观察。

　　2.垂直刻度

　　示波器屏幕上的垂直刻度代表信号的电压值。通常在屏幕的左侧或右侧，会显示每格代表的电压值。例如，如果显示“2V/div”，则每格表示2伏特。

　　3.使用测量功能

　　泰克MDO3034示波器提供了便捷的自动测量功能，可以直接显示幅值。按下“Measure”按钮，进入测量菜单。选择“Add Measurement”选项，然后在测量类型中选择“Amplitude”或“Peak-to-Peak”以显示信号的幅值或峰值-峰值值。

　　4.光标测量

　　您也可以使用光标来手动测量幅值。按下“Cursors”按钮，选择垂直光标（Vertical Cursors）。通过旋转光标调节旋钮，将光标放置在波形的最高点和最低点，示波器会在屏幕上显示这两个光标之间的电压差，即幅值。

　　5.信号平均化

　　为了获得更精确的测量结果，可以启用信号平均化功能。按下“Acquire”按钮，选择“Average”模式，并设置平均次数。这将减少噪声影响，使测量结果更稳定。

　　分析和保存数据

　　1.波形数据保存

　　泰克MDO3034示波器允许用户将波形数据保存到USB驱动器或内部存储器中。按下“Save/Recall”按钮，选择“Save Waveform”，并按照提示选择保存位置和文件名。

　　2.使用FFT功能

　　如果需要分析信号的频谱成分，可以使用示波器的FFT功能。按下“Math”按钮，选择“FFT”选项。FFT分析能够帮助我们了解信号中的频率成分，有助于深入理解幅值变化的原因。

　　3.打印和导出数据

　　连接打印机或使用USB接口将数据导出到计算机，便于后续的分析和报告撰写。

　　常见问题及解决方法

　　1.波形不稳定

　　如果波形在屏幕上不稳定，可以尝试调整触发设置。按下“Trigger”按钮，选择合适的触发源和触发模式（如边沿触发或脉冲触发），确保波形在触发点处稳定。

　　2.幅值不准确

　　如果显示的幅值不准确，检查探头的衰减设置是否与示波器匹配（如10X或1X）。在探头菜单中进行相应调整，确保测量的精确性。

　　3.噪声影响

　　如果信号受到噪声干扰，启用带宽限制功能。按下“Channel”按钮，选择“Bandwidth Limit”，并设置为适当的频率，以滤除高频噪声。

　　泰克MDO3034示波器是一款多功能的测量工具，能够帮助我们准确地显示和分析信号的幅值。通过本文介绍的步骤，您可以轻松掌握如何在示波器上显示幅值，并进行深入的信号分析。无论是进行基本测量还是复杂的频谱分析，泰克MDO3034都能满足您的需求，助您更好地完成各类工程项目，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
