泰克示波器如何测最大值

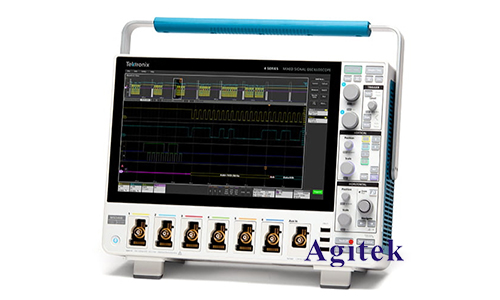

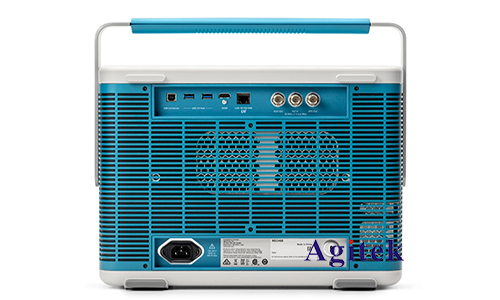

　　泰克示波器是电子工程师的得力助手，其高精度、高分辨率的测量能力使其在电子测量领域占据重要地位。在实际应用中，测量信号的最大值（峰值）是一个常见且重要的需求。本文将详细介绍如何使用泰克示波器来测量信号的最大值，并提供一些实用的技巧和注意事项。

　　第一步：准备工作

　　在进行测量之前，我们需要进行一些准备工作，以确保测量的准确性和可靠性。

　　1.校准示波器

　　在测量之前，确保示波器已校准。如果示波器长时间未使用或刚刚经历了温度变化，那么校准是非常必要的。大多数泰克示波器都配有自动校准功能，按照手册操作即可。

　　2.选择合适的探头

　　选择与信号类型和频率匹配的探头。探头的带宽应至少是信号最高频率的五倍。此外，还要检查探头的衰减系数（如10X、1X）是否合适，并确保探头与示波器正确连接。

　　3.设置时基和垂直灵敏度

　　根据被测信号的特性，调整示波器的时基和垂直灵敏度。时基设置应能清晰地显示完整的波形周期，而垂直灵敏度应使波形的振幅在屏幕上显得适中。

　　第二步：获取信号

　　1.连接信号源

　　将信号源（如函数发生器、被测电路的输出端）连接到示波器的输入通道。确保连接稳固，避免接触不良导致的信号失真。

　　2.调整触发设置

　　为了稳定地捕获信号，需设置合适的触发电平和触发方式。一般情况下，使用自动触发模式可以简化操作，但在测量某些复杂信号时，手动触发可能更加有效。

　　第三步：测量最大值

　　1.使用峰值检测功能

　　许多泰克示波器配备了峰值检测功能。这一功能可以自动检测并显示波形的最大值。通过菜单或快捷键激活峰值检测功能后，示波器将实时计算并显示波形的峰值电压。

　　2.使用测量菜单

　　大部分泰克示波器都提供了详细的测量菜单，通过该菜单可以选择多种测量类型，包括最大值（Max）。操作步骤如下：

　　-按下“Measure”按钮打开测量菜单。

　　-在测量选项中选择“Max”。

　　-示波器将自动计算并在屏幕上显示当前信号的最大值。

　　3.使用光标测量

　　如果希望手动测量最大值，可以使用光标功能。通过以下步骤进行：

　　-激活光标功能，通常按下“Cursor”按钮。

　　-选择“垂直光标”模式。

　　-移动光标到波形的峰值位置，读出对应的电压值即为最大值。

　　第四步：记录和分析数据

　　1.捕获和保存波形

　　为了方便后续分析，可以捕获并保存波形。大多数泰克示波器都支持将波形数据保存到本地存储或外部存储设备（如USB驱动器）。

　　2.使用数据分析软件

　　泰克提供了一些专业的软件工具，如TekScope和Tektronix OpenChoice，帮助用户进一步分析和处理示波器数据。这些软件可以进行更复杂的数据处理，如频谱分析、波形比较等。

　　实用技巧和注意事项

　　1.选择适当的探头接地方式

　　确保探头的接地线连接到信号的参考地，以减少噪声干扰。对于高频信号，使用短接地弹簧代替长接地线可以显著提高测量精度。

　　2.注意探头的带宽限制

　　探头的带宽应匹配或高于示波器带宽，避免信号高频成分的衰减。

　　3.使用平均功能降低噪声

　　在测量低信号或噪声较大的信号时，可以启用示波器的平均功能，以降低随机噪声，提高测量精度。

　　4.定期校准和维护

　　定期对示波器和探头进行校准和维护，以确保测量的长期可靠性和准确性。

　　使用泰克示波器测量信号的最大值是一个基础但重要的操作，通过正确的设置和操作，可以获得精确的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
