普源示波器怎么测频率

发布日期:2024-06-03 15:18:19         浏览数:

  在电子工程领域,频率测量是一项基本且重要的任务。普源示波器(RIGOL)作为一种高性能且易于使用的测试仪器,被广泛应用于各种频率测量任务。本文将详细介绍如何使用普源示波器进行频率测量,并结合实际操作经验,为您提供详细的指导。

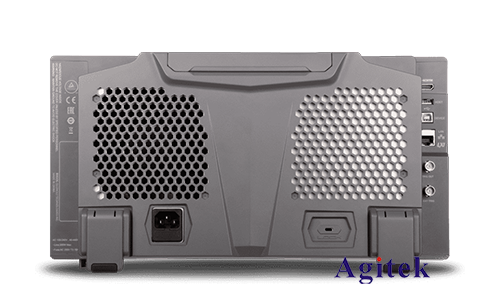

普源示波器怎么测频率(图1)

  一、设备准备

  在开始频率测量之前,确保以下设备和工具已准备就绪:

  1.普源示波器:型号可以是DS1000Z系列、DS2000A系列、DS4000系列等。

  2.探头:通常随示波器附带,有不同的衰减设置(如10X、1X)。

  3.被测信号源:如信号发生器、电路输出端等。

  二、连接示波器

  1.探头连接:将探头的一端连接到普源示波器的输入通道(如CH1),另一端连接到被测信号的测试点。确保接地夹正确连接到信号的地线。

  2.设置探头衰减:在示波器上设置探头的衰减比,确保与实际使用的探头衰减一致(如10X)。

  三、基本设置

  1.开机自检:启动普源示波器,等待其完成自检过程,确保设备正常工作。

  2.选择通道:选择连接探头的输入通道(如CH1),并将其打开。

  3.时基设置:调整时基(Time Base)以适应被测信号的周期。可以通过旋转时基旋钮来缩放或放大波形。

  4.垂直偏置和灵敏度:调整垂直偏置和灵敏度,使波形在屏幕上清晰可见并适当居中。

  四、频率测量

  方法一:通过示波器的自动测量功能

  1.自动测量功能:普源示波器提供了自动测量功能,可以直接显示信号的频率。按下示波器面板上的“Measure”按钮,进入测量菜单。

  2.选择频率测量:在测量菜单中,选择“频率”(Frequency)选项。示波器会自动计算并显示当前信号的频率值。

  方法二:手动计算频率

  1.捕获波形:通过调整时基和垂直偏置,捕获并稳定显示完整的周期波形。

  2.周期测量:使用光标功能测量波形的周期。将一个光标设置在波形的一个峰值处,另一个光标设置在下一个相同相位点处。

  3.读取周期:读取光标之间的时间差(ΔT),这就是信号的周期。

  4.计算频率:频率(f)等于1除以周期(T),即f=1/T。

  方法三:使用FFT功能

  1.FFT分析:普源示波器具备FFT(快速傅里叶变换)功能,可以将时域信号转换为频域信号,直接观察频率成分。

  2.启用FFT:在示波器的菜单中选择FFT功能,设置相关参数(如频率范围、窗口类型等)。

  3.读取频率:通过观察频谱图中的峰值位置,确定信号的主要频率成分。

  五、注意事项

  1.探头补偿:在测量之前,确保探头已进行正确补偿。连接探头到示波器的校准端,调整探头的补偿电容,使波形平滑无畸变。

  2.信号稳定性:确保被测信号稳定,避免信号干扰对测量结果的影响。

  3.测量带宽:选择合适的示波器带宽,确保高频成分不被衰减。

  六、实例操作

  以测量一个1kHz的方波信号为例:

  1.连接信号源:将方波信号发生器输出端连接到示波器CH1。

  2.初始设置:将示波器时基设置为200μs/div,垂直灵敏度设置为2V/div。

  3.捕获波形:调整触发电平和触发模式,使波形稳定显示。

  4.自动测量:按下“Measure”按钮,选择“频率”,示波器屏幕上显示出约1kHz的频率值。

  5.手动测量:使用光标测量一个周期,假设光标显示周期为1ms,则频率f=1/1ms=1kHz。

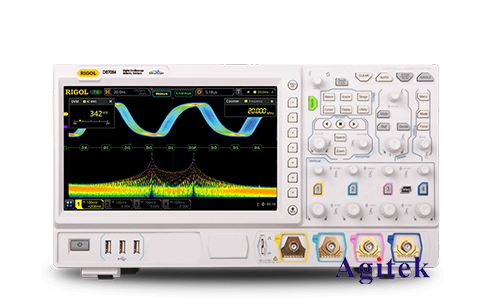

普源示波器怎么测频率(图2)

  通过上述步骤,我们能够快速、准确地测量信号频率。普源示波器的人性化设计和强大功能,使得频率测量变得简单高效。在实际操作中,根据不同的应用场景,选择合适的方法和设置,能够获得**的测量结果,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
