泰克MSO24示波器测量频率的方法

　　在现代电子工程的世界里，示波器是我们不可或缺的工具。泰克MSO24示波器，以其卓越的性能和多功能性，成为许多工程师的首选。今天，我将详细介绍如何使用泰克MSO24示波器进行频率测量，希望能帮助您更好地理解和应用这一强大的工具。

　　1.简介

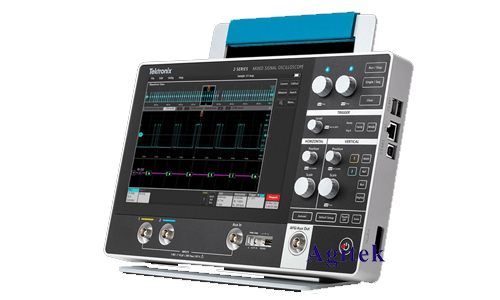

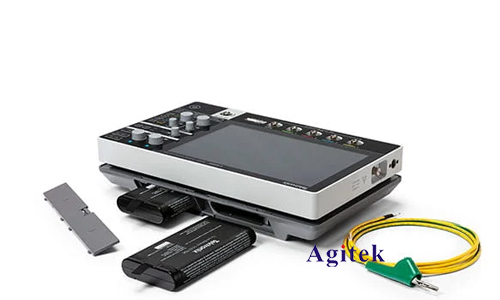

　　泰克MSO24示波器是泰克公司生产的一款混合信号示波器（Mixed Signal Oscilloscope），具备4条模拟通道和16条数字通道，广泛应用于各类电子测试和故障排除中。其主要特点包括高达1 GHz的带宽、6.25 GS/s的采样率以及泰克特有的触发和分析功能，特别适合于复杂信号的分析。

　　2.频率测量的准备工作

　　在进行频率测量之前，我们需要进行一些基础设置：

　　1.连接探头：将探头连接到示波器的通道输入端，并确保探头的接地夹连接到被测电路的地线上。探头的连接对测量结果的准确性至关重要，确保探头与电路的连接稳固且无干扰。

　　2.选择通道：根据测量需要选择合适的通道。例如，如果信号接入到CH1，则选择通道1。

　　3.设置耦合方式：通常情况下，默认的耦合方式为DC耦合，适用于大多数信号。如果测量的是交流信号，可以选择AC耦合。

　　4.调整垂直和水平刻度：使用垂直刻度调整信号的振幅，使其在屏幕上显示适当的高度。使用水平刻度调整时间基，使一个周期的信号能够完整地显示在屏幕上。

　　3.自动测量频率

　　泰克MSO24示波器具有自动测量功能，可以快速、准确地测量信号的频率。以下是具体步骤：

　　1.按下“Measure”按钮：这是示波器面板上的一个关键按钮，按下后会显示测量菜单。

　　2.选择测量类型：在测量菜单中，选择“Frequency”选项。此时，示波器将自动计算并显示所选通道信号的频率。

　　3.确认测量结果：测量结果会显示在屏幕上，包括频率值及其单位（如Hz、kHz、MHz等）。确保信号的波形稳定且噪声较低，以获得准确的频率测量值。

　　4.手动测量频率

　　如果信号较为复杂或自动测量不够准确，可以采用手动测量的方法。以下是手动测量频率的步骤：

　　1.捕获波形：调整垂直和水平刻度，使信号波形在屏幕上清晰显示，最好能显示多个周期的信号。

　　2.测量一个周期的时间：使用光标功能或时间标记，测量一个完整周期的时间。光标功能可以通过按下“Cursor”按钮并选择“Time”光标来实现。

　　3.计算频率：频率的计算公式为f=1/T，其中f为频率，T为一个周期的时间。例如，如果测量到的周期时间为2 ms，则频率为1/2ms=500Hz。

　　5.高级测量功能

　　泰克MSO24示波器还提供了一些高级测量功能，可以帮助工程师更精确地分析信号：

　　1.FFT分析：快速傅里叶变换（FFT）是分析信号频率成分的强大工具。按下“Math”按钮，选择“FFT”选项，可以将时域信号转换为频域信号，显示各个频率成分的幅度。

　　2.多周期测量：对于存在周期性变化的信号，可以使用多周期测量功能，计算多个周期的平均频率，以提高测量的准确性。

　　3.触发功能：泰克MSO24示波器提供丰富的触发功能，可以精确定位特定的信号事件，如上升沿、下降沿、脉冲宽度等，有助于捕获和分析复杂信号。

　　6.常见问题及解决方法

　　在使用泰克MSO24示波器进行频率测量时，可能会遇到一些问题。以下是一些常见问题及其解决方法：

　　1.噪声干扰：信号中可能存在噪声，影响频率测量的准确性。可以通过使用带通滤波器或调节探头接地来减少噪声干扰。

　　2.信号不稳定：如果信号不稳定，可以尝试调整触发电平或使用平均功能（Average）来稳定显示的波形。

　　3.探头补偿不当：探头需要正确补偿，以确保准确的测量结果。按下“Compensate”按钮并调整探头补偿电容，直到波形稳定为止。

　　泰克MSO24示波器是一款功能强大的测试工具，通过合理使用其自动测量和手动测量功能，可以准确、快速地测量信号的频率。无论是简单的频率测量，还是复杂信号的频谱分析，MSO24都能满足您的需求。在实际应用中，结合各种高级测量功能，可以更深入地分析和理解信号的特性，从而为您的设计和测试工作提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
