泰克示波器如何将波形投影

　　作为一名专业工程师，我深知在电子工程领域中，准确地捕捉和分析电信号是至关重要的。而示波器作为一种关键的测试仪器，能够帮助我们可视化电信号的变化。泰克（Tektronix）示波器因其高精度和多功能性，在业界享有盛誉。本文将详细介绍如何通过泰克示波器将波形投影到外部显示设备上，以便在演示和教学过程中更好地展示波形特征。

　　为什么需要将波形投影

　　将波形投影到外部显示设备上有以下几个主要优势：

　　1.增强可视性：在大屏幕上展示波形，便于多名工程师同时观察和讨论。

　　2.便于教学：在课堂或培训中，大屏幕演示可以帮助学生更直观地理解波形特性和示波器的操作。

　　3.演示效果更佳：在会议或研讨会上，通过投影展示波形，有助于更清晰地传达技术细节。

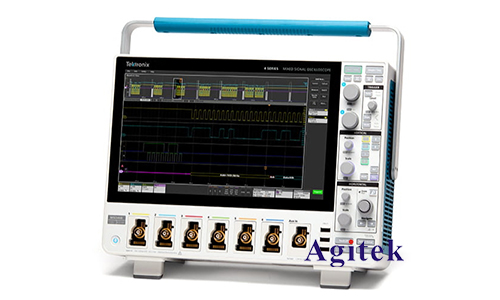

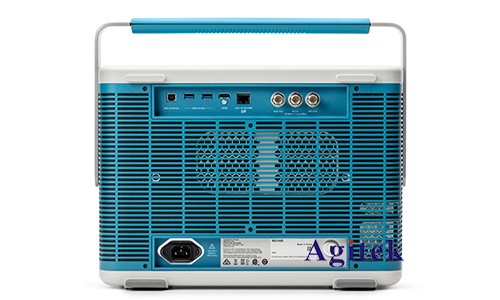

　　泰克示波器的连接选项

　　泰克示波器提供了多种连接选项，支持将波形投影到外部显示设备。常见的连接方式包括：

　　1.HDMI输出：许多现代泰克示波器配备了HDMI输出接口，可以直接连接到显示器或投影仪。

　　2.VGA输出：一些旧款或特定型号的示波器可能还支持VGA输出。

　　3.USB接口：通过USB接口连接到计算机，再通过计算机进行投影。

　　4.网络连接：通过以太网或Wi-Fi将示波器连接到网络，再通过网络访问和显示波形。

　　步骤详解：通过HDMI将波形投影

　　以下是通过HDMI接口将波形从泰克示波器投影到外部显示设备的详细步骤：

　　1.准备工作

　　在开始之前，请确保以下设备和工具准备就绪：

　　-泰克示波器（配备HDMI输出接口）

　　-HDMI线缆

　　-外部显示设备（如监视器、投影仪等）

　　-电源和必要的适配器

　　2.连接设备

　　1.连接电源：确保示波器和外部显示设备都已正确连接电源，并打开电源开关。

　　2.连接HDMI线缆：将HDMI线缆的一端插入示波器的HDMI输出接口，另一端插入外部显示设备的HDMI输入接口。

　　3.设置显示设备

　　1.打开外部显示设备，确保其输入源设置为HDMI对应的接口。

　　2.调整显示设备的分辨率和显示模式，以获得**显示效果。多数情况下，设备会自动调整，但有时可能需要手动设置。

　　4.配置示波器

　　1.打开泰克示波器，进入主菜单。

　　2.找到并选择“显示”或“输出”选项。

　　3.选择HDMI作为输出方式，并进行必要的分辨率和刷新率设置，以确保输出信号与显示设备兼容。

　　5.校准和测试

　　1.校准示波器的显示输出，确保波形在外部显示设备上清晰可见。

　　2.对比示波器内置显示器和外部显示器上的波形，确保一致性和准确性。

　　3.进行一些测试测量，确保所有连接和设置正常工作。

　　通过USB和计算机投影

　　另一种常见且灵活的方式是通过USB接口将泰克示波器连接到计算机，然后通过计算机将波形投影到外部显示设备。这种方式的具体步骤如下：

　　1.连接和安装

　　1.连接USB线缆：将USB线缆的一端插入示波器的USB接口，另一端插入计算机的USB接口。

　　2.安装驱动和软件：根据示波器型号，安装相应的驱动程序和泰克提供的示波器控制软件（如TekScope）。

　　2.设置软件

　　1.启动计算机上的示波器控制软件，并确保软件正确识别并连接到示波器。

　　2.在软件中设置显示参数，选择需要显示的波形和通道。

　　3.投影波形

　　1.将计算机连接到外部显示设备，通常通过HDMI或VGA接口。

　　2.设置计算机的显示输出模式，可以选择“扩展模式”或“镜像模式”。

　　3.启动示波器控制软件，调整波形显示位置和大小，确保在外部显示设备上清晰可见。

　　通过网络连接进行投影

　　一些高级泰克示波器支持通过网络连接来实现波形投影，这对于需要远程监控和协作的场景非常有用。

　　1.网络连接和配置

　　1.连接网络：通过以太网线缆或Wi-Fi将示波器连接到本地网络。

　　2.IP地址设置：在示波器的网络设置中，确保其获得有效的IP地址。

　　2.远程访问

　　1.在计算机上打开Web浏览器，输入示波器的IP地址，进入示波器的Web界面。

　　2.在Web界面中，选择“实时显示”或类似选项，开始远程显示波形。

　　3.投影波形

　　1.将计算机连接到外部显示设备。

　　2.通过Web浏览器显示的示波器界面，将波形投影到外部显示设备上。

　　通过上述方法，工程师们可以方便地将泰克示波器的波形投影到外部显示设备上，以满足不同场景下的需求。无论是通过HDMI直接连接，还是通过USB连接计算机，再或者是通过网络进行远程访问，泰克示波器都提供了灵活多样的解决方案，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
