罗德与施瓦茨RTB2002示波器测试电流波形怎么设置

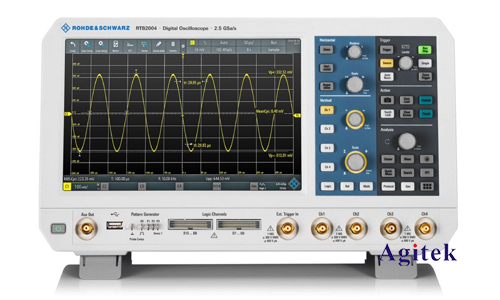

　　在现代电子设计与测试中，示波器是不可或缺的工具。罗德与施瓦茨（Rohde&Schwarz）RTB2002示波器以其高精度和丰富的功能赢得了广大工程师的青睐。在本文中，我们将详细介绍如何使用RTB2002示波器进行电流波形测试。

　　准备工作

　　在开始电流波形测试之前，需要确保以下准备工作已经完成：

　　1.设备检查：确认示波器和电流探头均正常工作，电缆和连接器完好无损。

　　2.校准：确保示波器和电流探头已经过校准，以确保测量的准确性。

　　3.安全：遵守安全操作规范，特别是在测试高电压和大电流电路时。

　　设置示波器

　　连接电流探头

　　首先，将电流探头连接到RTB2002示波器上。一般来说，RTB2002配备有专用的探头接口。根据探头的型号，将其正确连接到示波器的输入通道。确保探头与被测电路的连接稳固。

　　探头设置

　　进入示波器的探头设置菜单，选择对应的电流探头类型。根据电流探头的型号，设置探头的比例因子。例如，如果使用的是100:1的电流探头，在探头设置中选择相应的比例因子，以确保测量结果的准确性。

　　通道配置

　　在示波器上选择与电流探头相连接的通道。通常情况下，RTB2002示波器有两个通道，可以根据需要选择合适的通道。将通道设置为DC耦合模式，以捕捉电流信号的直流和交流成分。

　　时间基和触发设置

　　1.时间基：根据被测电流信号的频率和波形特点，选择合适的时间基。例如，对于低频信号，可以选择较长的时间基（如1秒/格），而对于高频信号，可以选择较短的时间基（如1毫秒/格）。

　　2.触发：设置适当的触发模式，以稳定地捕捉电流波形。可以选择边沿触发模式，设置触发电平为期望的电流值，以确保示波器在电流信号达到触发电平时开始采集数据。

　　测量与分析

　　波形捕捉

　　在完成上述设置后，开启示波器并开始捕捉电流波形。观察显示屏上的电流波形，调整垂直和水平刻度，以便清晰地查看波形细节。

　　波形分析

　　RTB2002示波器提供了丰富的波形分析工具，可以帮助工程师对电流波形进行详细分析。

　　1.测量功能：利用示波器内置的测量功能，可以测量电流波形的峰值、电流均值、周期等参数。通过菜单选择需要的测量项目，示波器会自动计算并显示结果。

　　2.光标测量：使用光标功能，可以手动测量波形的时间和电流值。通过拖动光标，可以精确确定波形的特定点，如上升时间、下降时间等。

　　3.FFT分析：RTB2002示波器还提供了FFT（快速傅里叶变换）功能，可以将时域波形转换为频域表示，分析电流信号的频谱成分。这对于了解电流波形中的谐波成分和噪声非常有用。

　　数据存储与导出

　　在完成测量和分析后，可以将波形数据存储到示波器的内置存储器或外部USB设备中。RTB2002示波器支持多种数据格式，如CSV、图片等，可以方便地导出数据进行进一步分析或报告撰写。

　　远程控制与自动化

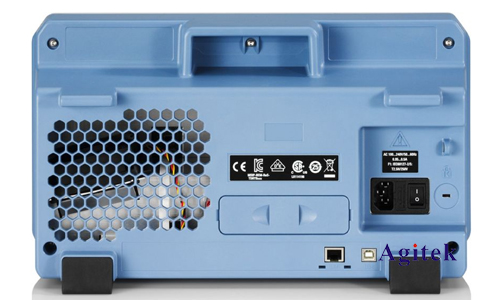

　　对于需要进行大量测试或重复测试的情况，可以利用RTB2002示波器的远程控制功能。通过以太网或USB接口，将示波器连接到计算机，使用罗德与施瓦茨提供的软件或编写自定义脚本，实现自动化测试和数据采集。

　　罗德与施瓦茨RTB2002示波器以其高性能和多功能性，成为电流波形测试的理想选择。通过正确设置示波器，利用其丰富的测量和分析工具，工程师可以高效、准确地进行电流波形测试，获取所需的测试数据和分析结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
