是德DSOX4034A示波器浮地测量

发布日期:2024-06-14 15:18:03         浏览数:

  是德科技DSOX4034A示波器是一款功能强大的数字示波器,拥有多种测量功能和分析工具,适用于各种电子设计和调试工作。然而,在实际应用中,我们经常会遇到需要对浮地电路进行测量的情况,这时DSOX4034A示波器如何进行浮地测量就成为一个需要解决的问题。本文将详细介绍DSOX4034A示波器在浮地测量中的应用,并提供一些实用技巧和注意事项,帮助用户更好地利用示波器进行浮地测量。

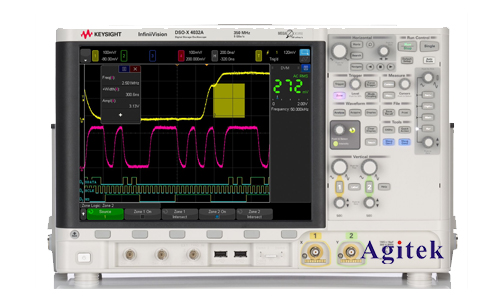

是德DSOX4034A示波器浮地测量(图1)

  一、浮地测量简介

  浮地测量是指在电路中,被测节点的参考电位不是标准的接地电位,而是一个未知的漂浮电位。这种情况下,传统的示波器测量方法无法直接应用,需要采用特殊的测量方法来克服浮地问题。

  二、DSOX4034A示波器浮地测量方法

  DSOX4034A示波器提供了多种方法来进行浮地测量,主要包括以下几种:

  1.差分探头测量:

  差分探头是一种专门用于浮地测量的探头,它通过测量两个探针之间的电压差来消除浮地电压的影响。DSOX4034A示波器支持使用差分探头,用户可以根据实际测量需求选择合适的差分探头。

  2.绝缘探头测量:

  绝缘探头是一种带有隔离层的探头,可以有效地隔离被测节点与示波器之间的电气连接,从而避免浮地电压的影响。DSOX4034A示波器支持使用绝缘探头,用户可以根据实际测量需求选择合适的绝缘探头。

  3.虚拟接地技术:

  虚拟接地技术是利用示波器自身的信号处理能力,在被测节点附近建立一个虚拟的参考电位,从而模拟接地效果。DSOX4034A示波器支持虚拟接地技术,用户可以通过示波器的菜单选项进行设置。

  4.辅助电源供电:

  对于某些需要提供辅助电源的浮地电路,DSOX4034A示波器可以通过其内置的辅助电源模块提供独立的供电,从而避免浮地电压对示波器内部电路的影响。

  三、浮地测量注意事项

  在进行浮地测量时,需要注意以下几个方面:

  1.探头选择:

  选择合适的探头是进行浮地测量的关键。差分探头和绝缘探头是常用的浮地测量探头,用户需要根据被测电路的特性和测量精度需求选择合适的探头。

  2.接地参考:

  在进行浮地测量时,需要选择一个合适的接地参考点。通常情况下,示波器的接地端应该连接到电路的公共接地。

  3.信号干扰:

  浮地测量更容易受到噪声和干扰的影响,因此需要注意屏蔽和滤波措施,以确保测量结果的准确性。

  4.安全措施:

  浮地电路可能存在安全隐患,用户在进行浮地测量时需要注意安全措施,避免触电或其他意外事故。

  四、应用实例

  1.测量浮地电路的电压:

  使用差分探头或绝缘探头测量浮地电路的电压,通过示波器的测量功能可以得到准确的电压波形。

  2.测量浮地电路的电流:

  使用电流探头或示波器的电流测量功能,可以测量浮地电路的电流。

  3.分析浮地电路的信号完整性:

  利用示波器的分析工具,可以分析浮地电路的信号完整性,例如信号上升时间、下降时间、抖动等参数。

是德DSOX4034A示波器浮地测量(图2)

  DSOX4034A示波器提供了多种方法来进行浮地测量,用户可以根据实际测量需求选择合适的测量方法和探头,并注意相关注意事项,确保测量结果的准确性和安全性。通过合理运用DSOX4034A示波器的浮地测量功能,用户可以更好地理解和分析浮地电路,提高电路设计和调试效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
