泰克信号发生器输出口设置

发布日期:2024-06-14 15:22:53         浏览数:

  泰克信号发生器作为电子测试仪器中不可或缺的一部分,广泛应用于各种电子设备的研发、测试和生产过程中。而信号发生器的输出口是连接被测设备的关键,其设置直接影响着测试结果的准确性和可靠性。本文将深入探讨泰克信号发生器输出口设置的各个方面,帮助用户更好地理解和运用该功能。

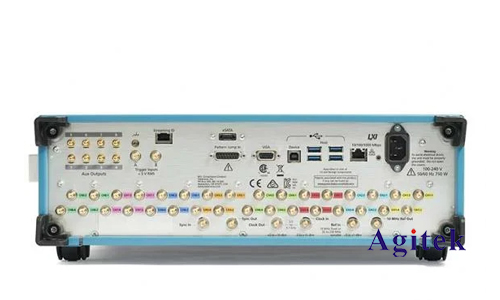

泰克信号发生器输出口设置(图1)

  一、输出口类型及连接

  泰克信号发生器通常配备多种输出口,常见的有BNC、SMA、N型等。不同类型的输出口对应不同的连接方式和应用场景。用户需要根据被测设备的接口类型选择合适的输出口。

  BNC:较为常见的连接器类型,适合大多数通用测试应用。

  SMA:体积更小,适用于高频信号传输。

  N型:用于高功率应用,具有更强的抗干扰能力。

  二、输出参数设置

  泰克信号发生器的输出口设置主要包括以下参数:

  1.幅度(Amplitude)

  设置范围:信号发生器的幅度设置范围取决于具体的型号,通常在毫伏到伏特之间。

  单位:伏特(V)、毫伏(mV)或分贝毫伏(dBm)等。

  设置方法:通常可以通过旋钮、按键或软件界面进行设置。

  注意事项:

  选择合适的幅度值,避免信号过大导致被测设备损坏。

  需考虑被测设备的输入阻抗,避免出现信号反射或失真。

  2.频率(Frequency)

  设置范围:信号发生器的频率设置范围取决于具体的型号,从低频到高频都有。

  单位:赫兹(Hz)、千赫兹(kHz)、兆赫兹(MHz)或吉赫兹(GHz)等。

  设置方法:通常可以通过旋钮、按键或软件界面进行设置。

  注意事项:

  确认信号发生器的频率范围是否符合测试需求。

  频率设置精度应符合测试要求。

  3.波形(Waveform)

  种类:信号发生器可以产生多种波形,常见的包括正弦波、方波、三角波、锯齿波、脉冲波等。

  设置方法:通常可以通过按键或软件界面选择不同的波形类型。

  注意事项:

  选择与被测设备测试需求相匹配的波形类型。

  确保波形的上升沿、下降沿、占空比等参数满足测试要求。

  4.阻抗(Impedance)

  定义:输出口阻抗是指信号发生器输出端对信号的阻抗,通常为50欧姆或75欧姆。

  设置方法:信号发生器的阻抗通常为固定值,不可调整。

  注意事项:

  应匹配被测设备的输入阻抗,避免出现信号反射或失真。

  5.耦合(Coupling)

  定义:耦合是指信号发生器输出信号的传输方式。常见的耦合方式包括直流耦合(DC)、交流耦合(AC)和高阻抗耦合(Hi-Z)等。

  设置方法:通常可以通过按键或软件界面选择不同的耦合方式。

  注意事项:

  直流耦合能够传递直流分量,而交流耦合则会滤除直流分量。

  选择合适的耦合方式,确保信号传输完整。

  6.直流偏置(DC Offset)

  定义:直流偏置是指叠加在交流信号上的直流电压,用于改变信号的中心位置。

  设置方法:通常可以通过按键或软件界面进行设置。

  注意事项:

  调整直流偏置值时,需要谨慎,避免超出被测设备的承受范围。

  确保直流偏置值不会影响测试结果。

  7.输出功率(Output Power)

  定义:指信号发生器输出信号的功率,通常以dBm为单位。

  设置方法:通常可以通过按键或软件界面进行设置。

  注意事项:

  确保输出功率符合被测设备的输入功率要求。

  过高的输出功率可能会损坏被测设备。

  三、注意事项

  连接线:选择质量可靠的连接线,确保信号传输稳定。

  接地:确保信号发生器和被测设备的接地良好,避免出现干扰。

  安全性:使用信号发生器时,应注意安全,避免触电或信号泄露。

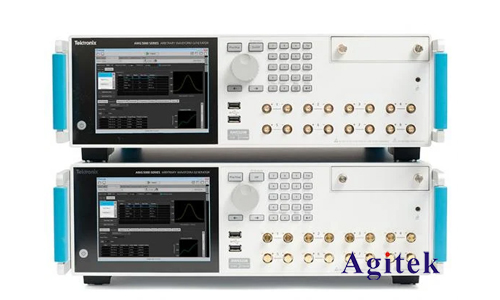

泰克信号发生器输出口设置(图2)

  泰克信号发生器输出口设置是影响测试结果的关键因素,用户需要根据具体的测试需求选择合适的参数设置,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
