泰克MDO3034示波器测量直流电压

发布日期:2024-06-19 17:17:52         浏览数:

  泰克MDO3034是一款功能强大的数字示波器,集成了多种测量功能,其中直流电压测量是常见应用之一。本文将详细介绍使用泰克MDO3034示波器测量直流电压的步骤,帮助用户快速掌握相关操作。

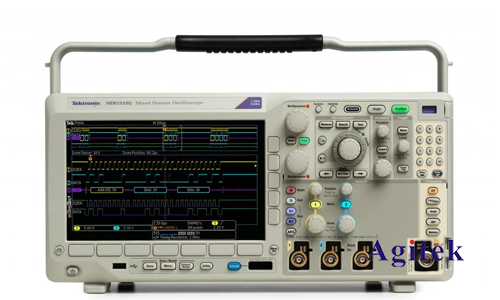

泰克MDO3034示波器测量直流电压(图1)

  一、仪器准备

  1.确保泰克MDO3034示波器已连接电源并正常运行。

  2.连接被测直流电压信号源到示波器相应的通道输入端。

  3.选择合适的探头,并连接到示波器通道输入端。

  二、示波器设置

  1.通道设置:

  选择测量通道,例如通道1。

  将通道耦合方式设置为“DC”。

  设置合适的垂直刻度(V/div),确保信号波形在屏幕上清晰显示。

  设置合适的水平刻度(s/div),确保观察到完整的信号波形。

  2.触发设置:

  选择触发方式,例如“自动”触发或“边沿”触发。

  设置合适的触发电平,确保信号稳定触发。

  三、测量直流电压

  1.观察波形:观察通道1上的信号波形,确认其是否为稳定的直流电压信号。

  2.测量直流电压值:

  使用示波器上的测量功能,例如“测量”菜单或“光标”功能。

  选择“直流电压”测量选项。

  示波器将自动显示被测直流电压的值。

  四、数据分析

  1.测量结果分析:

  检查测量结果是否符合预期。

  分析信号波形的稳定性,判断是否存在噪声或干扰。

  评估测量误差,确保测量结果的准确性。

  2.保存测量结果:

  可以将测量结果保存到示波器的内部存储器或外部存储设备中。

  也可以将测量结果导出到其他软件进行更深入的分析。

  五、注意事项

  1.确保探头连接正确,并选择合适的探头类型,避免测量误差。

  2.在测量过程中,应注意安全操作,避免触电或损坏设备。

  3.为了提高测量精度,建议使用高精度探头和校准过的示波器。

  4.测量结果的准确性与信号源、示波器和探头的性能密切相关。

  六、实际案例

  以下案例演示了如何使用泰克MDO3034示波器测量一个直流电源的输出电压:

  1.连接直流电源的输出端到示波器通道1的输入端。

  2.使用10:1的探头,将示波器通道1的输入阻抗设置为1 MΩ。

  3.设置示波器通道1的垂直刻度为1 V/div,水平刻度为1 ms/div。

  4.选择“自动”触发方式。

  5.观察通道1上的信号波形,确认其为稳定的直流电压信号。

  6.使用示波器的“测量”功能,选择“直流电压”选项,测量直流电源的输出电压。

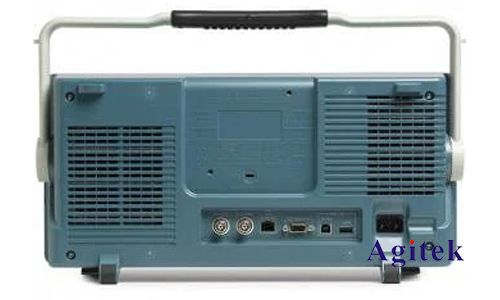

泰克MDO3034示波器测量直流电压(图2)

  使用泰克MDO3034示波器测量直流电压操作简单,过程清晰,通过本文提供的详细步骤和实际案例,用户可以快速掌握相关技巧,提高测量效率和准确度,为后续的电路分析和故障诊断提供准确可靠的数据支撑,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
