泰克MDO4054C示波器测电压使用方法

发布日期:2024-06-24 16:55:04         浏览数:

  泰克MDO4054C示波器是一款功能强大的仪器,能够满足各种电子电路设计、调试和分析需求。其中,电压测量是示波器最基本也是最常用的功能之一。本文将详细介绍使用泰克MDO4054C示波器进行电压测量的步骤和方法。

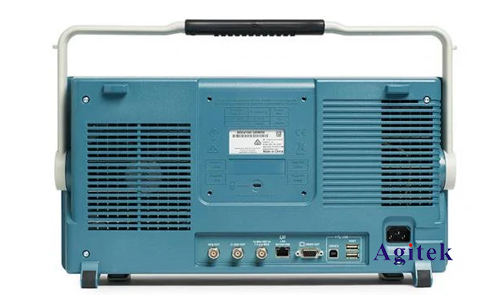

泰克MDO4054C示波器测电压使用方法(图1)

  一、示波器基本操作

  1.电源连接与启动:将示波器电源线连接至电源插座,并确保电源开关处于开启状态。示波器启动后,显示屏会亮起并显示欢迎界面。

  2.选择测量通道:泰克MDO4054C示波器拥有多个测量通道,每个通道都配备独立的探头接口。选择合适的通道并连接相应的探头。

  3.设置时间刻度和电压刻度:时间刻度决定了示波器显示屏上横坐标的范围,电压刻度则决定了纵坐标的范围。通过调整旋钮或使用触控屏幕,可以根据需要调整时间和电压的显示范围,以便清晰地观察信号波形。

  4.触发设置:触发设置用于控制示波器采集信号的时机。可以根据信号的特点选择不同的触发方式,例如上升沿触发、下降沿触发、脉冲宽度触发等等。

  二、探头连接与设置

  1.选择合适的探头:泰克MDO4054C示波器支持多种探头,包括电压探头、电流探头、逻辑探头等。根据测量对象选择合适的探头类型。

  2.连接探头:将探头的黑色接地线连接至电路的接地端,红色探头线连接至待测信号点。

  3.探头设置:一些探头需要进行设置,例如探头补偿、探头衰减等。可以通过示波器菜单或探头本身的按钮进行设置。

  三、测量电压

  1.选择测量模式:泰克MDO4054C示波器支持多种测量模式,例如自动测量、手动测量等。根据需要选择合适的测量模式。

  2.选择测量参数:在测量模式下,示波器会自动识别信号并显示电压、频率、周期、幅值等参数。也可以手动选择需要测量的参数。

  3.查看测量结果:示波器会将测量结果显示在屏幕上,并可以保存测量数据。

  四、数据分析

  泰克MDO4054C示波器内置强大的数据分析功能,可以进行以下操作:

  1.信号波形查看:示波器可以实时显示信号波形,并可以通过鼠标放大、缩小、移动等操作进行更详细的观察。

  2.测量参数分析:可以根据测量参数分析信号的频率、幅值、周期、占空比等特性。

  3.数学运算:示波器可以对测量到的信号进行数学运算,例如求导、积分、傅里叶变换等。

  4.数据存储与导出:可以将测量数据存储在示波器内部或导出到电脑中,方便后续分析和处理。

  五、应用案例

  1.电路调试:使用示波器测量电压可以帮助工程师快速识别电路中的故障,并进行调试。

  2.信号分析:示波器可以帮助工程师分析信号的频率、幅值、相位等特性,并判断信号的质量。

  3.科学研究:示波器是科研人员进行科学实验的重要工具,可以用于测量各种物理量,并进行数据分析。

  六、注意事项

  1.安全操作:操作示波器时要注意安全,避免触碰高压部分。

  2.探头选择:选择合适的探头,并正确连接探头。

  3.测量范围:注意示波器的测量范围,不要超过探头的测量范围。

  4.接地:确保示波器和测量电路的良好接地。

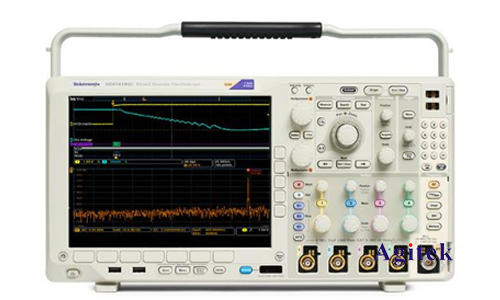

泰克MDO4054C示波器测电压使用方法(图2)

  泰克MDO4054C示波器是一款功能强大、操作简便的仪器,可以轻松实现电压测量、信号分析等功能,为电子工程师、科研人员以及技术爱好者提供了高效便捷的工具。通过本文的介绍,相信大家能够更好地了解和应用泰克MDO4054C示波器进行电压测量,并提升电子电路设计、调试和分析能力,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
