泰克TBS2074B示波器测交流电

发布日期:2024-07-08 17:05:08         浏览数:

  示波器是电子测量领域中不可或缺的仪器,它可以直观地显示信号的波形,帮助工程师和技术人员分析、调试和诊断电路。泰克TBS2074B示波器是一款功能强大的数字示波器,拥有多种测量功能和分析工具,适用于各种应用场景,其中包括测量交流电。

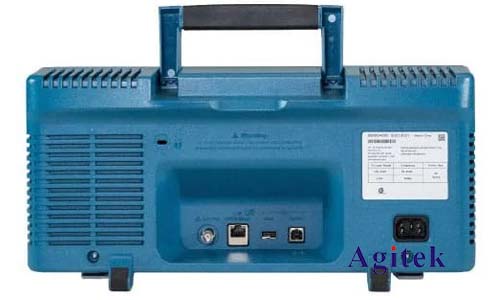

泰克TBS2074B示波器测交流电(图1)

  一、示波器基本操作

  在进行交流电测量之前,需要了解泰克TBS2074B示波器的基本操作,包括:

  1.开机和连接:打开示波器电源开关,将电源线连接到电源插座。

  2.设置通道:选择要使用的通道,并设置通道的耦合方式(AC/DC)、垂直刻度(V/DIV)、时间刻度(S/DIV)等参数。

  3.触发设置:设定触发类型(Edge、Pulse、Slope)、触发电平(V)和触发模式(Auto、Normal)。

  4.波形显示:在示波器屏幕上观察信号波形,并根据需要调整显示参数。

  5.测量功能:使用示波器内置的测量功能,如电压、频率、周期等,对信号进行分析。

  二、探头连接

  在测量交流电时,需要使用示波器探头将信号连接到示波器。通常使用10:1的探头,即探头输入电压是示波器显示电压的10倍。

  1.连接探头:将探头的探测端连接到待测电路的测试点,将探头的另一端连接到示波器的通道输入端。

  2.校准探头:为了确保测量结果的准确性,需要对探头进行校准。校准方法通常是在示波器菜单中选择探头校准选项,并按照屏幕提示操作。

  3.安全注意事项:在测量高压交流电时,务必注意安全,戴上绝缘手套和安全眼镜,并确保测量环境安全。

  三、测量交流电

  1.信号接入:将探头连接到待测电路的交流电端,并确保连接牢固。

  2.设置通道参数:设置通道的耦合方式为AC,垂直刻度根据信号的电压幅度进行调整,时间刻度根据信号的频率进行调整。

  3.设置触发:将触发类型设置为Edge,触发电平设置为交流电波形的零交叉点,触发模式设置为Auto。

  4.观察波形:在示波器屏幕上观察交流电波形,并检查波形的完整性、频率和幅度等参数。

  5.测量数据:使用示波器的测量功能,测量交流电的峰值电压、有效值电压、频率、周期等参数。

  6.数据分析:根据测量数据分析交流电信号的特征,并进行相应的调试或诊断。

  四、注意事项

  1.安全第一:测量交流电时,必须注意安全,避免触电。

  2.信号接地:确保待测电路的信号接地良好,避免接地不良导致测量结果不准确。

  3.探头校准:定期对探头进行校准,确保测量结果的准确性。

  4.参数设置:正确设置示波器的通道参数和触发参数,确保测量结果准确可靠。

  5.数据分析:根据测量结果和实际应用场景进行合理的数据分析,并得出正确的结论。

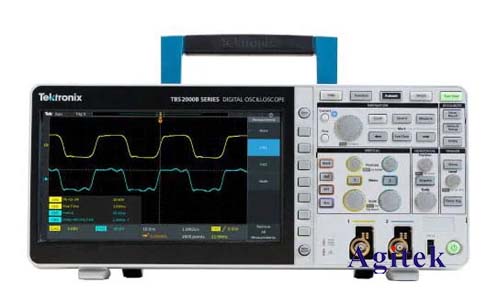

泰克TBS2074B示波器测交流电(图2)

  使用泰克TBS2074B示波器测量交流电是一个简单而有效的过程,通过合理的设置和操作,可以轻松获取交流电信号的特征参数,为电路调试和诊断提供有力的支持,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
