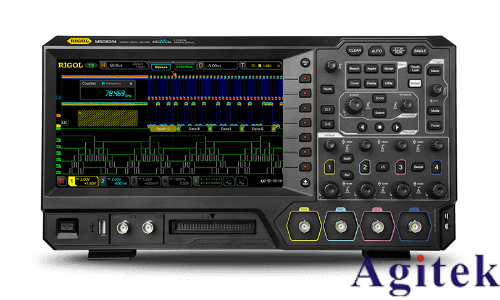

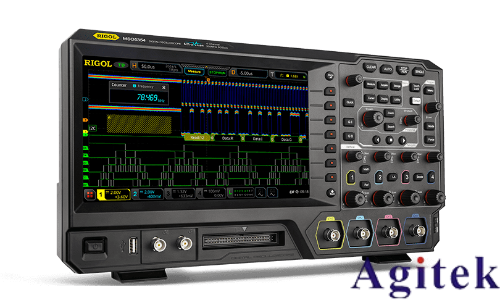

普源示波器MSO5072眼图分析功能设置指南

眼图分析是评估数字信号传输质量的重要方法，通过观察波形叠加效果判断信号的抖动、噪声及码间干扰。本文将详细介绍MSO5072示波器的眼图设置步骤，帮助用户准确获取眼图并分析信号特性。

一、连接与基础设置

1. 信号连接

使用匹配的探头（如高频信号需选用低电容探头）将待测信号接入示波器通道（如CH1）。

确保探头接地线正确连接，避免信号干扰。

2. 触发设置

选择触发模式：进入“Trigger”菜单，设置触发源为CH1（与输入信号通道一致）。

触发类型：选择“Edge”（边沿触发），并设置触发边沿（上升沿/下降沿）和触发电平，确保波形稳定显示。

二、眼图参数配置

1. 时间基准设置（Time/Div）

调整水平时基档位，使屏幕显示至少2-3个信号周期（例如，对于100MHz信号，可设置500ns/Div）。

使用“Horizontal”菜单中的“Position”调整波形水平位置，确保关键信号部分居中显示。

2. 垂直灵敏度（V/Div）

设置垂直档位，使信号幅度占据屏幕垂直方向的70%-80%（例如，信号峰峰值为1V，可设置500mV/Div）。

必要时开启“垂直耦合”为DC模式，确保直流分量准确显示。

3. 触发斜率设置（Slope Trigger）

进入“Trigger”菜单，选择“Slope”触发模式。

设置触发阈值：上限为信号幅值的70%-90%（如0.7V），下限为10%-30%（如0.3V），形成触发窗口。

设置“条件最大时间”小于信号上升时间，确保捕获瞬态变化。

4. 余晖模式（Persistence）

打开“Display”菜单，启用“余晖”功能（可选自动或手动调节时间常数）。

余晖模式可叠加多次波形，突出显示信号概率分布，便于观察抖动和噪声。

三、眼图优化与测量

1. 波形叠加显示

调整触发延迟（Trigger Delay）或滚动模式（Roll），使多个信号周期叠加显示，形成眼图轮廓。

2. 测量参数提取

使用“Measure”功能，自动测量眼图的睁开高度（Eye Height）、交叉点抖动（Jitter）、上升/下降时间等。

手动调整光标（Cursor）进一步验证参数精度。

3. 色温/灰度显示（可选）

部分型号支持数字荧光显示（Digital Phosphor），通过颜色或亮度差异反映信号概率，增强可视化效果。

四、注意事项

信号频率匹配：确保示波器带宽（如MSO5072的700MHz）覆盖待测信号频率，避免高频失真。

环境干扰抑制：测试时避免电磁干扰，使用屏蔽线缆并确保接地良好。

参数动态调整：根据信号特性（如高速/低速、单端/差分）灵活调整触发阈值和时基设置。

数据记录：及时保存眼图截图及测量结果，便于后续分析。

通过以上步骤，用户可快速配置普源MSO5072示波器进行眼图分析，准确评估数字信号的传输质量。若需深入调试，建议参考设备手册的“高级触发”与“眼图模板测试”功能，进一步优化测量精度。
