示波器探头带宽选择指南

在示波器测量中，探头带宽的选择直接决定了信号捕获的完整性与准确性。若带宽不匹配，轻则丢失关键信号细节，重则为系统引入额外噪声，导致测量结果失真。本文将系统解析探头带宽的核心概念、响应特性及选择方法，助力精准匹配测试需求。

一、探头带宽与示波器带宽的核心定义

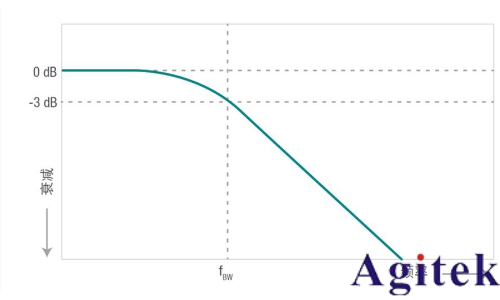

1. 什么是探头带宽？

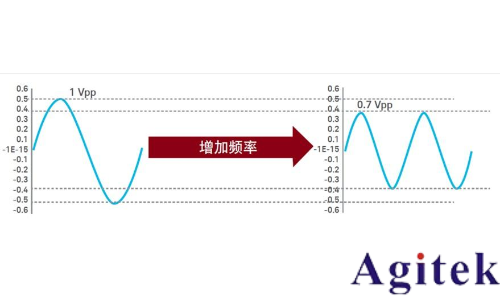

探头带宽的本质是其频率响应的 3dB 点 —— 当输入正弦信号的频率升高至某一值时，探头输出信号的振幅相较于低频时衰减 30%（即衰减至原信号的 70%），此时的频率即为探头的 - 3dB 带宽。例如，用 1Vpp 的正弦信号测试某探头，当信号频率达到探头带宽时，示波器显示的输出信号仅为 0.7Vpp，测量误差约 30%。

2. 示波器带宽的意义

与探头类似，示波器带宽同样以 3dB 点为界定标准，代表示波器能够准确测量信号的最高频率上限。示波器与探头组成的测量系统，其整体带宽需遵循 “系统带宽木桶原理”—— 最终带宽由两者中带宽较低的设备决定，因此探头与示波器的带宽匹配至关重要。

二、探头的频率响应特性：高斯响应与砖墙式响应

所有示波器探头的频率响应均呈现低通滤波器特性，但不同带宽的探头表现出显著差异：

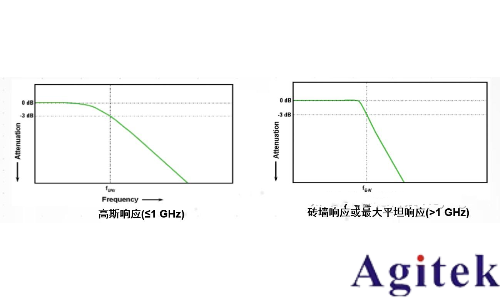

高斯响应（≤1GHz 探头）：频率超过带宽后，信号衰减呈现缓慢下降趋势。这种特性的优势是相位失真小，适合对信号完整性要求较高的低频测量，但高频信号的衰减不够彻底。

砖墙式响应（>1GHz 探头）：超过带宽后，信号在极窄的频率范围内急剧衰减（类似 “一刀切”），高频抑制能力更强。高带宽示波器通常采用这种响应以实现超高带宽，但需注意其相位特性可能对快速变化的信号产生影响。

三、如何计算信号带宽？

选择探头的第一步是明确被测信号的带宽。信号带宽与上升时间直接相关，可通过以下公式计算：

若信号上升时间以 10%-90% 阈值测量：信号带宽（BW）= 上升时间 ÷ 0.35

若信号上升时间以 20%-80% 阈值测量：信号带宽（BW）= 上升时间 ÷ 0.22

例如，某数字信号的 10%-90% 上升时间为 1ns，则其信号带宽 = 1ns ÷ 0.35 ≈ 2.86GHz，此时需匹配带宽更高的探头。

四、探头带宽选择的实战原则

根据信号类型的不同，探头带宽需满足以下经验法则：

模拟信号测量：探头带宽应至少为信号中最高正弦波频率的 3 倍。

（例：测量 100MHz 正弦波时，需选择≥300MHz 带宽的探头）

数字信号测量：探头带宽应至少为最高时钟频率的 5 倍。

（例：测量 100MHz 时钟信号时，需选择≥500MHz 带宽的探头）

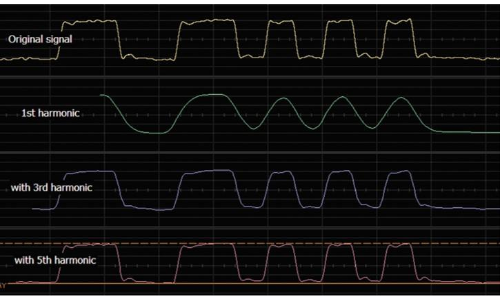

原理说明：高频信号包含丰富的谐波分量，带宽不足会导致高次谐波丢失，使信号边沿变缓、细节模糊。例如，用 100MHz 探头测量 100MHz 时钟信号时，屏幕显示的信号可能失真为近似正弦波；而用 500MHz 探头测量时，可捕获更多高次谐波，还原信号的陡峭边沿与清晰拐角。

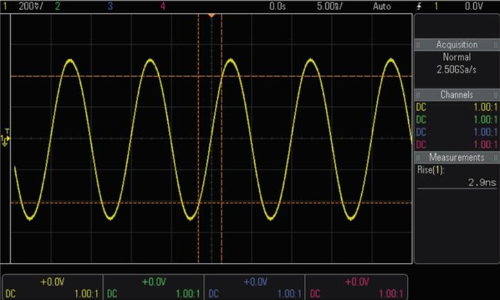

使用 100 MHz 探头测量 100 MHz 时钟信号。

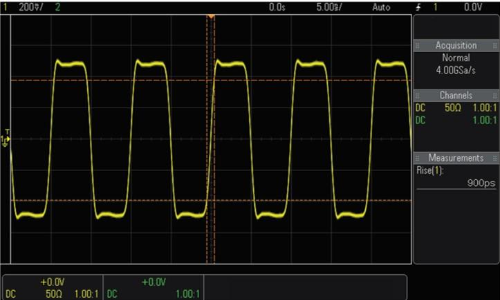

使用 500 MHz 探头测量 100 MHz 时钟信号。

五、带宽选择的常见误区：并非越高越好

虽然高带宽探头能捕获更多信号细节，但盲目选择超高带宽会带来弊端：

高带宽探头的固有噪声更高，可能放大环境中的电磁干扰（EMI），反而影响低噪声信号的测量。

成本随带宽呈指数级增长，需在性能与成本间找到平衡点。

总结
