什么是示波器的触发模式

触发的定义与作用

触发是示波器稳定显示波形、捕获特定信号事件的核心机制。它通过设置电压幅值、时间、波形变化率等条件，当信号满足设定条件时，实时捕获该波形及相邻部分并显示。作为 “电子工程师的眼睛”，示波器需依靠稳定触发才能清晰呈现信号，也是定位问题的关键手段。RIGOL 示波器历经二十余年发展，已从模拟触发全面转向数字触发，功能不断丰富。

触发的关键参数

触发电平

源于单限比较器的参考电平，当输入信号（Vi）大于参考电平（Vt）时输出正电平，反之输出负电平。但单限比较器易因信号波动或噪声导致误触发。

触发灵敏度

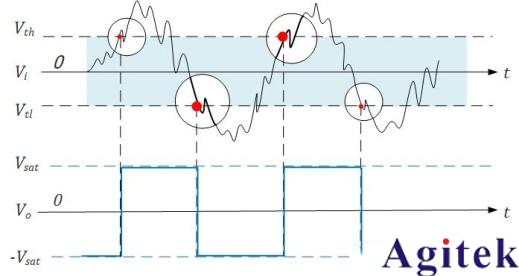

由迟滞比较器实现，其通过正反馈形成两个参考电平（VTH 和 VTL），输入信号高于 VTH 时输出高电平，低于 VTL 时输出低电平，中间区间保持输出不变。“迟滞区间” 大小决定灵敏度，区间越大抗噪声能力越强，但过大会导致触发迟钝，需平衡设置。

触发的必要性

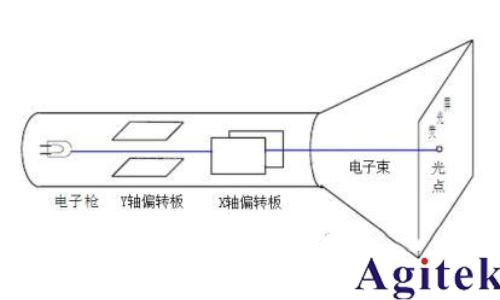

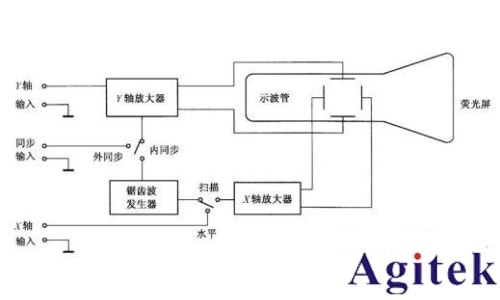

模拟示波器中，示波管的 Y 轴接收待测信号，X 轴接收锯齿波扫描信号。若无触发，锯齿波触发位置不固定，导致波形相位不一致，屏幕显示滚动且重叠。设置触发条件后，可使每屏波形相位同步，实现稳定显示。X 轴锯齿波周期决定水平时基，周期越长，屏幕显示的波形周期数越多。

触发的实现方式

模拟触发

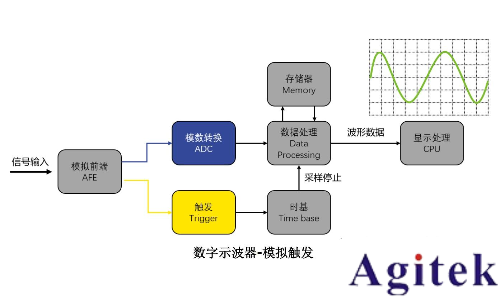

原理：触发数据来自模拟前端，处理模拟信号。

不足：存在触发抖动，因采样与触发路径的噪声、延迟差异，以及 ADC 量化误差、比较器精度限制，导致触发位置不固定。

数字触发

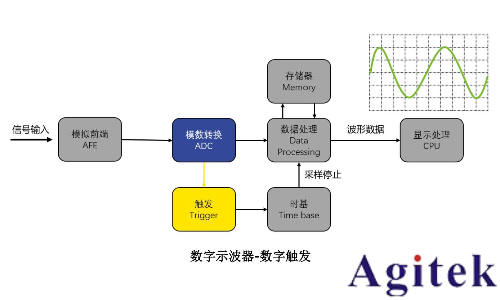

原理：使用 ADC 转换后的数字信号，通过数字信号处理实现触发，避免模拟器件受温度等因素影响，触发更精确。

常见类型：

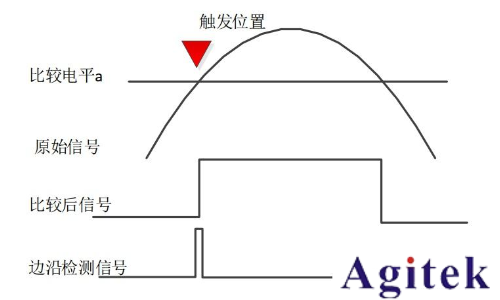

边沿触发：检测信号上升沿、下降沿或任意沿的跳变，是最常用的基础触发方式。

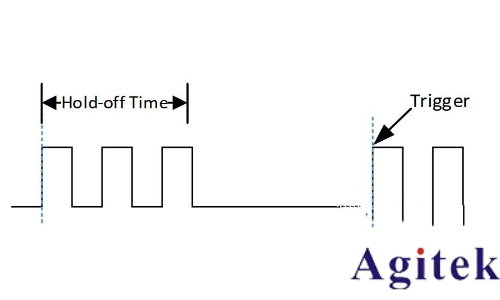

触发释抑：前一次触发后，设定一段时间内不响应新触发，适用于复杂脉冲串、协议信号等场景，可稳定捕获规律信号。

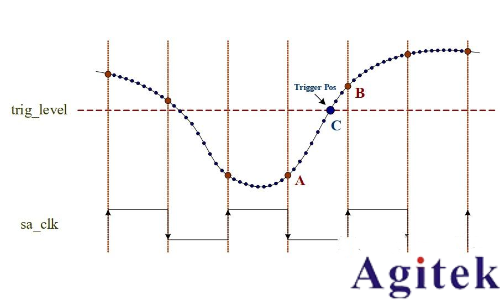

精细触发：对 ADC 采样数据插值，提升触发分辨率。如 10GSa/s 采样率结合 100 倍插值，可实现 1ps 分辨率的触发定位。

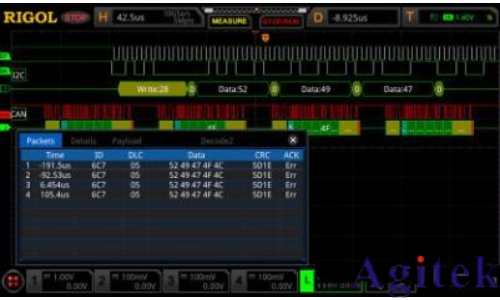

总线 / 协议触发：通过硬件 / FPGA 实时解码 RS232、I2C、SPI 等总线信号，基于协议特性触发，避免软件处理的非实时性导致的事件丢失。

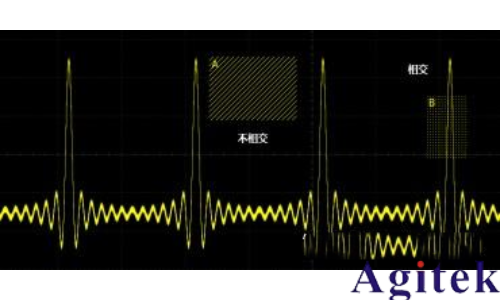

区域触发（模板触发）：设定检测区域，判断波形与区域是否 “相交” 或 “不相交”，满足条件时触发，提升复杂信号的捕获概率。

总结

模拟触发受限于模拟器件特性，触发类型单一且精度不足；数字触发基于数字信号处理，能实现复杂事件条件触发，支持多种模式，具有触发精确、抗干扰能力强等优势，是现代示波器的主流选择。合理运用不同触发模式，可高效捕获和分析各类信号，助力电路调试与问题定位。
