示波器探头阻性负载效应影响

电路负载 Circuit Loading - 不同的探头可以以不同的方式加载电路，这就是为什么了解您正在使用的探头的规格很重要的原因。高输入阻抗探头不会对电路产生太大影响，而低输入阻抗探头可能会干扰测量或使测量失真。

探测时探头会成为电路的一部分，相当于电路的负载。其特性会影响电路的行为！

 探头作为探测系统的一部分，会影响信号的保真度和测试结果

示波器探头负载效应

示波器探头负载效应

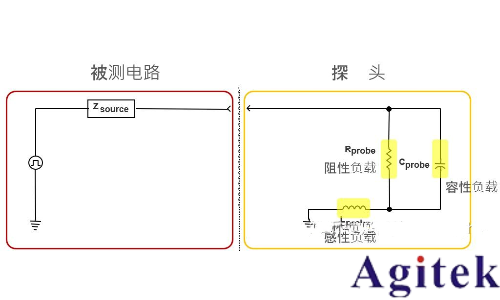

示波器探头的负载效应种类：

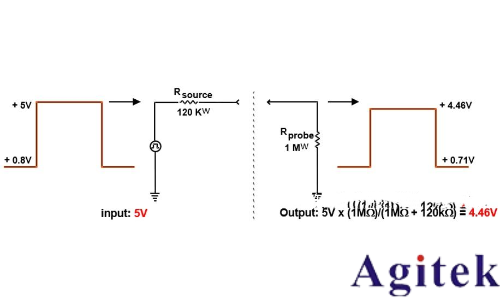

示波器探头阻性负载效应影响 - 减小幅度和直流偏置；建议 R Probe> 10R source，减小测量幅度误差

示波器探头阻性负载效应影响

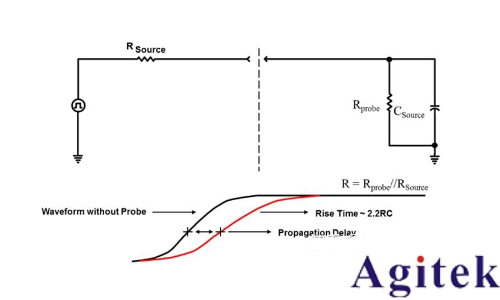

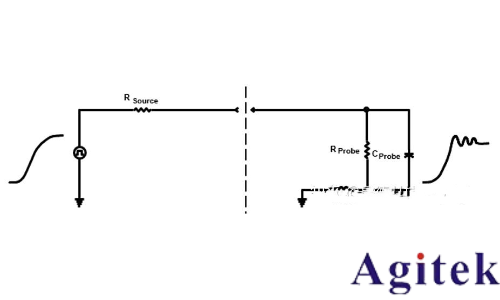

示波器探头容性负载效应影响 - 上升时间增加、带宽减小、传输延迟增加；建议减小探头尖的分布电容，减小探头对信号上升时间的影响

示波器探头容性负载效应影响

示波器探头感性负载效应影响 - 电感效应造成阻抗不匹配、铃振；建议使用尽量短的地线(地线电感 = 1nH/mm)

示波器探头感性负载效应影响

常见触发模式 Common Trigger Modes - 示波器的常见触发模式包括正常、自动和单次。当信号低于或高于设定点时，“正常”触发，具体取决于您使用的是交流跟踪还是直流跟踪。 “自动”让示波器自动计算出电压，然后在达到该水平后开始测量。 “Single”允许您精确选择示波器触发和开始测量的时间和地点。

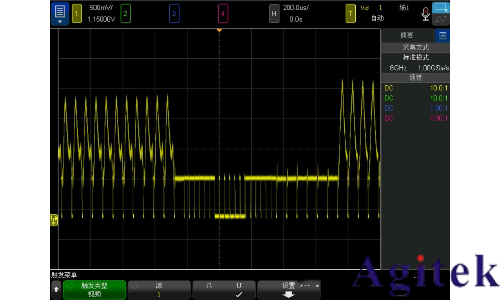

触发模式

许多术语描述了波形的形状。这些包括正弦波、方波、锯齿波、三角波以及抛物线波和指数波。了解这些很重要，因为它将帮助您更彻底地了解您的测量结果。

示波器波形是示波器屏幕上电信号的图形表示。它显示信号电压随时间的变化情况。横轴表示时间间隔，纵轴表示信号的幅度（最大电压）。它还显示波的形状、频率、上升时间和失真。看到以这种方式表示的波形可以告诉你很多有关电子电路行为的信息。

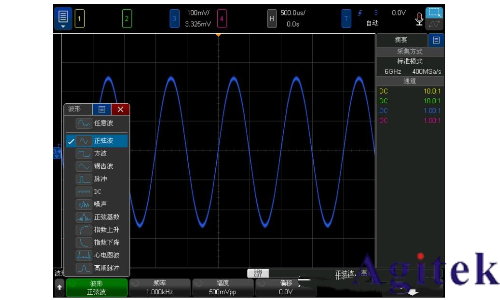

在波形发生器菜单中，按波形软键，然后旋转 Entry 旋钮以选择波形类型。

波形的电压是其直流偏移。RMS电压是波形有效电压的度量。您可以通过首先确定示波器纵轴上的刻度来计算电压。例如，如果电压刻度设置为每格 1V，则网格上的每个方格将代表 1 伏。然后只需计算波形占据的方格数并乘以每格电压。例如，如果波形在每格 1V 的刻度上占据 5 个方格，则其电压为 5 伏。

波形的频率是它在给定时间段内重复的次数，以赫兹 (Hz) 为单位。

波形的周期是波形重复所需的时间。它是频率的倒数，周期测量以秒 (s) 为单位。

波形的占空比是波形高于特定电压的时间百分比。例如，50% 的占空比意味着波形有一半的时间高于该电压。

现在让我们看看各种类型的示波器波形及其含义。

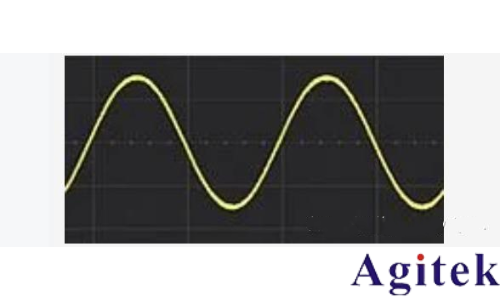

正弦波 - 正弦波是一种平滑、重复的波形，在负峰值和正峰值之间交替。它是最基本的波形类型，也是其他波形的常见参考。由于正弦波代表周期性事件，例如声波或光波，因此它们是电子和电信中使用的许多标准信号的基础。

正弦波形 –

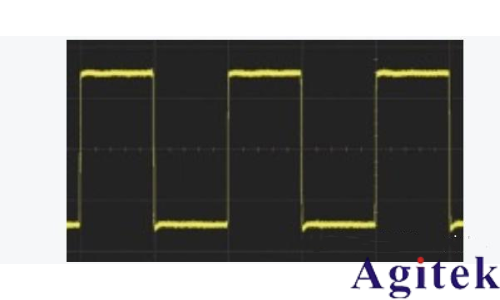

方波 - 方波的特征是其高低状态之间的急剧转变。这种急剧转变使波形类似于正方形，因此得名。您通常在数字电子设备中使用方波，因为它们很容易使用简单的逻辑门生成和检测。此外，方波可以使用电子滤波器轻松转换为其他波形。数字信号（例如计算机总线中使用的信号）通常包含方波。

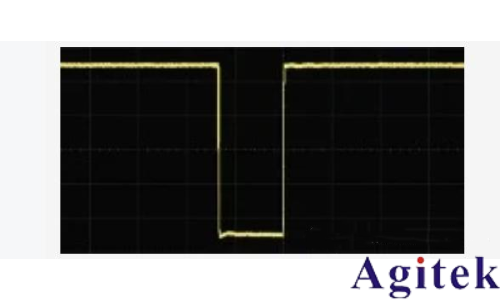

方波波形

三角波 - 三角波是一种在两种状态之间振荡的波形，在每个状态下花费相同的时间。波形每次达到其振荡的上限或下限时都会反转，这意味着它在其周期中间有一个急剧的转变。

三角波具有与其他波形（如正弦波或方波）不同的独特形状。三角形状来自信号在两种状态之间的线性上升和下降。三角波通常用于电子音乐，因为它们与其他波形结合时可以产生各种声音。通信系统和计算机存储设备使用三角波。

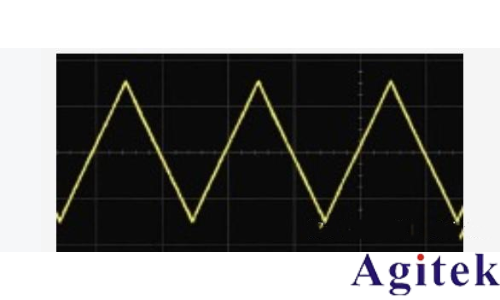

三角波形

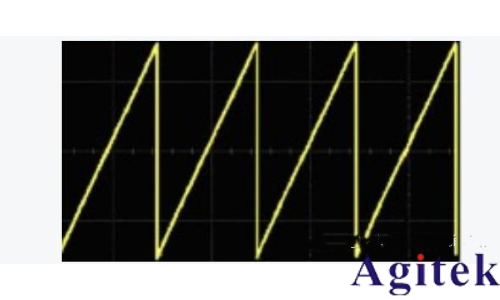

锯齿波 - 锯齿波的特点是上升沿。波形在达到最高幅度后立即下降。锯齿波的名称源于该波与锯片齿的相似性。您可以在音频应用中使用锯齿波，它提供比其他波形更清晰的声音。它们还用于合成和控制系统，因为它们的锐利边缘使它们非常适合触发事件。

锯齿波形

脉冲波 - 脉冲波是另一种波形，其特征是尖锐的上升沿和锐利的下降沿。与波的周期相比，脉冲的宽度通常非常短。各种应用都使用脉冲波，包括通信系统、计算机存储设备、定时电路、激光器和电动机。

脉冲波形

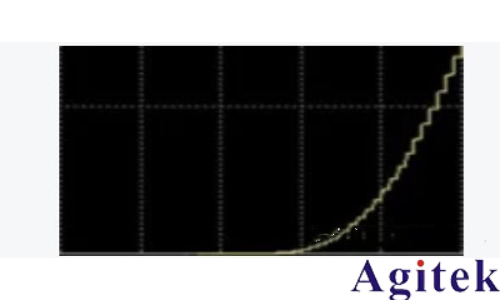

阶梯波 - 阶梯波形是一种具有阶梯状形状的电波形。当交流电 (AC) 流过电阻负载时，会产生阶梯波形。产生的波形将具有一系列平坦的平台，每个平台对应不同的电阻值。流过电阻负载的电流量决定了每个平台的高度。在电源和放大器等电子设备中，阶梯波形很常见。

阶梯波形

互补金属氧化物半导体CMOS (Complementary Metal Oxide Semiconductor) - 互补金属氧化物半导体CMOS 是一种低功耗数字芯片，可以在非常高的速度下运行而不会过热或损坏。与其他类型的芯片相比，它们的功耗要低得多，非常适合手机等低功耗应用。

复杂波形 Complex Waveforms - 复杂波形是随时间变化的信号。一个例子是来自加速度计或其他随时间变化的仪器的数据，例如声波。

复合视频信号 Composite Video Signal - 复合视频信号是将颜色和亮度值组合成单个波形的信号。电视机通常使用它来显示来自 VCR、卫星接收器等仪器的屏幕信号。

恒定衰减率 Constant Rate of Decay - 恒定衰减率是一种寻找电压稳定下降的触发模式。它适用于测量数字信号，因为它只看信号的斜率，而不看任何其他因素。

恒定上升率 Constant Rate of Rise - 恒定上升率是一种寻求电压稳定增加的触发模式。它适用于测量数字信号，因为它只看信号的斜率，而不看任何其他因素。

传统电流 Conventional Current - 传统电流从正极流向负极，这与电子流向相反。电子流有时也称为常规电流，因为这是发现时使用的原始惯例。

控制通道 Control Channels - 控制通道用于与计算机的数据传输，以将信息从一个仪器传输到另一个仪器。例如，当您将文件从计算机发送到打印机时，打印命令被视为控制通道，因为它告诉打印机需要执行哪些操作。

坐标系 Coordinate Frame - 坐标系是指空间中具有自己的一组轴的特定位置。例如，纸张的 XY 平面或科学中使用的 XYZ 轴系统坐标系。

耦合 Coupling - 耦合是示波器上的一种设置，允许您将一个示波器的接地连接到另一个示波器。这用于双向测量，将信号从一个仪器传输到另一个仪器并显示在相同的波形上。

耦合电容 Coupling Capacitor - 耦合电容器是示波器中使用的一种电子元件，用于减少其他信号对您要测量的信号的影响。它通常安装在探头正前方，就在它遇到被测仪器 (DUT) 上的输入端口之前。

可校正范围 Correctable Range - 可校正范围在噪声开始影响测量之前，可以在示波器上测量的最大电压差。带宽越大，可校正范围就越高。

相关双采样 Correlated Double Sampling - 相关双采样一种用于降低测量噪声的技术，方法是从模拟值创建数字值，将其丢弃，然后测量两者之间的差异。这减少了噪声对您所看到的波形的影响。

波峰因数 Crest Factor - 波峰是任一柱形中的最大触发数。波峰因数是一个比率，它表示 AC 波形的波峰和波谷与其 RMS 值相比要大多少。波峰因数越大，信号中涉及的能量或功率就越大。

交叉触发 Cross Triggering - 使用交叉触发，一个通道的触发信号可以让您及时看到另一个通道的结果。这通常与延迟扫描结合使用，以便您了解一个信号如何随时间影响另一个信号。

电流探头 Current Probes - 电流探头用于测量系统中的电流量。它们的阻抗非常低，因此不会影响被测仪器。一些电流探头还带有开关，可用于在高阻抗和低阻抗模式之间进行选择，适用于测量不同的组件。
