泰克示波器余晖功能开启方法详解

泰克示波器的余晖（Persistence）功能是一项强大的信号分析工具，它通过在屏幕上保留历史波形轨迹，形成“痕迹”叠加效果，帮助用户直观观察信号的周期性、瞬态变化及稳定性。尤其在捕捉偶发故障、分析噪声和抖动时，余晖模式具有不可替代的优势。以下是开启泰克示波器余晖功能的详细步骤与参数优化建议。

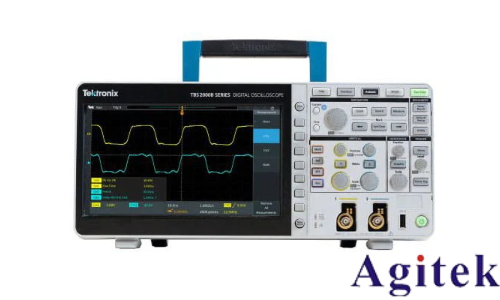

一、进入菜单并启用余晖模式

1. 进入显示设置菜单

打开示波器后，通过前面板的“DISPLAY”键或主菜单中的“显示（Display）”选项进入设置界面。部分型号支持触摸屏操作，可直接点击屏幕上的“Display”图标；也可使用旋钮或方向键导航至对应菜单。

2. 选择余晖功能

在显示菜单中，找到“Persistence”（余晖）选项。点击进入后，将默认的“Off”（关闭）状态切换为开启模式。用户可选择不同的余晖类型：

经典模式（Classic）：以灰度深浅表示波形出现频率，适合传统信号细节分析。

彩色模式（Color）：采用色彩映射，新波形为亮色（如红色），旧波形逐渐变暗或转为蓝色，便于区分高频干扰与异常脉冲。

二、关键参数设置与优化

1. 设置余晖时间（Persistence Time）

该参数决定波形在屏幕上保留的时长，通常可调范围为几毫秒至数十秒：

瞬态信号捕获（如电源毛刺）：建议设置为<100ms，聚焦快速变化。

噪声或漂移分析：建议设置为1–5秒甚至更长，观察信号长期趋势。

无限模式（∞）：持续叠加波形，适用于长时间监测，需手动清除。

2. 调节强度与亮度

通过“Intensity”或“亮度衰减速率”选项控制旧波形的消失速度。建议设置在50%–70%之间，避免屏幕过曝或信息丢失。高值（如90%）保留更多历史细节，低值突出最新信号。

3. 优化色彩映射（Color Map）

高级型号支持自定义色温曲线，如“彩虹色”或“热力图”模式，增强不同频率信号的视觉区分度，提升分析效率。

三、配合触发设置提升观测效果

为避免波形重叠混乱，建议结合触发功能：

设置边沿触发或脉宽触发，确保每次捕获的波形相位对齐。

可启用触发延迟功能，仅显示事件后的波形，精准聚焦异常时段。

四、典型应用场景

电源纹波测试：设置余晖时间500ms，彩色模式，配合边沿触发，可清晰分辨稳态纹波与瞬态尖峰。

时钟抖动分析：使用2秒余晖+灰度模式，结合光标测量，直观展示周期抖动分布。

通信总线异常检测：如CAN总线干扰，设置1秒余晖并采用脉宽触发，有效捕获偶发故障。

五、注意事项

余晖模式会增加处理器负载，长时间高采样率下可能引起刷新延迟，建议根据实际信号频率合理配置参数。

老旧型号需确认固件版本是否支持彩色余晖功能。

掌握泰克示波器余晖功能的开启与设置方法，不仅能显著提升信号观测效率，更能在复杂电磁环境中精准定位问题，是电子研发、制造与教学实验中的得力助手。
