如何用矢量信号发生器进行简单的QPSK调制

QPSK（正交相移键控）调制是数字通信中的基础调制方式，通过改变载波信号的相位传递信息，矢量信号发生器则是实现该调制的常用工具。以下是使用矢量信号发生器完成简单QPSK调制的步骤，适合初学者快速上手。

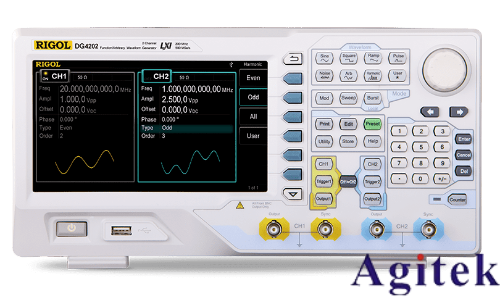

第一步：连接设备与初始化

将矢量信号发生器通过射频输出端口连接至频谱仪或接收设备，开启设备电源后进入主界面。在菜单中选择“调制模式”，找到“QPSK”选项并确认。此时设备会自动加载QPSK的默认参数，包括符号率、载波频率等，需根据实际需求进行调整。

第二步：设置基础调制参数

进入“调制设置”菜单，配置关键参数：

载波频率：根据通信频段设定，如2.4GHz（Wi-Fi常用频段）；

符号率：决定数据传输速率，可设为10Msym/s；

滤波器类型：推荐选择“根升余弦滤波器”，其滚降系数通常设为0.35，能有效抑制邻道干扰；

输出功率：根据接收端灵敏度调整，初始可设为-10dBm，避免信号过强导致失真。

第三步：配置基带数据源

QPSK调制需要输入二进制数据流，设备通常提供两种数据源选择：

内置PRBS序列：选择“伪随机序列”，长度可设为2^7-1，适合快速测试；

外部数据输入：通过USB或网口导入自定义二进制文件，需确保数据格式符合设备要求。

若使用内置序列，需确认数据速率与符号率匹配，避免出现数据溢出或不足。

第四步：生成与输出信号

参数设置完成后，返回主界面，开启“调制输出”功能。此时设备会将二进制数据流转换为I/Q两路基带信号，再与载波信号混频，生成QPSK调制信号。可通过频谱仪观察输出信号：

中心频率应与设定的载波频率一致；

频谱形状应呈现根升余弦滤波器的特性，即主瓣清晰、旁瓣衰减明显。

第五步：验证信号质量

使用频谱仪或矢量信号分析仪检测信号质量，重点关注：

EVM（误差矢量幅度）：QPSK调制的理想EVM应低于3%，若过高需检查参数设置或设备连接；

相位跳变：QPSK信号的相位应在0°、90°、180°、270°四个状态间切换，可通过示波器的I/Q眼图观察跳变是否清晰；

频谱纯度：邻道功率抑制比应大于40dB，确保无杂散信号干扰。

注意事项

1. 参数调整时需逐步修改，每次修改后观察信号变化，避免参数冲突导致输出异常；

2. 若使用外部数据，需确保数据速率与符号率同步，可通过设备的“时钟同步”功能校准；

3. 输出前务必确认功率设置，过高功率可能损坏接收设备，过低则影响测试结果。

通过以上步骤，即可完成QPSK调制信号的生成。后续可根据需求调整符号率、滤波器参数等，探索不同参数对信号质量的影响。矢量信号发生器的灵活性使其成为研究数字调制的理想工具，掌握基础操作后，可进一步尝试QAM、FSK等其他调制方式。
