阻抗分析仪Q值测量不准？科学校准方法全解析

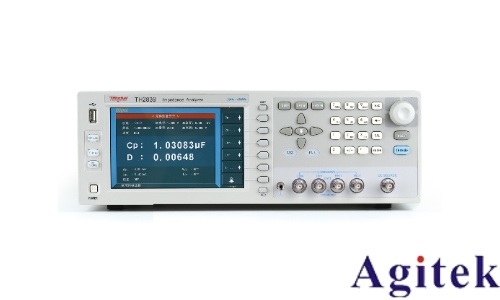

在高频电子元件测试中，阻抗分析仪是测量LC谐振器Q值（品质因数）的核心工具。然而，许多用户常遇到Q值测量结果偏差较大的问题，其根源往往并非仪器本身故障，而是校准不充分或测试环境引入的寄生参数干扰。要获得准确可靠的Q值，必须进行系统性校准与去嵌入处理。

一、基础校准：开路、短路、负载三步法

准确测量的前提是完成完整的校准流程。以常见阻抗分析仪为例，应在开机预热30分钟后，连接测试夹具（如凯尔文夹具、SMD夹具等），并执行以下三步校准：

1. 开路校准：夹具端口保持空置，测量并消除夹具引线的寄生电容影响；

2. 短路校准：使用短路片连接测试端口，消除引线电阻与残余电感；

3. 负载校准：接入已知阻抗的标准负载（如100Ω），校正仪器的幅度与相位响应。

需特别注意：每次更换夹具或重新连接线路后，都必须重复上述校准步骤，否则将引入显著误差。

二、应对高频误差：去嵌入与端口扩展

当测试频率进入射频范围（如UHF以上），PCB走线、连接器和探针会引入约0.3pF电容和1nH电感等寄生参数，导致表观Q值降低。此时仅靠基础校准不足以解决问题，需采用进阶技术：

去嵌入（De-embedding）：通过提取夹具的S参数模型，在软件中将其影响从总测量结果中剥离，还原被测器件（DUT）的真实响应。

端口扩展（Port Extension）：适用于无法在夹具末端直接校准的情况。通过输入电缆长度和传播速度，补偿信号相位延迟，将校准面虚拟延伸至测试端面。但需注意，该方法假设无损耗，故应使用短而低损的同轴电缆，并避免频繁弯折。

三、提升精度的辅助措施

1. 优化测试夹具：选用共面波导结构，缩短引线，减少电磁耦合；

2. 使用标准补偿负载：在完成开路/短路校准后，测量标准负载的实际阻抗，并将其精确值输入仪器作为校准参考；

3. 定期维护连接部件：检查SMA接口、适配器和校准件的磨损与清洁度，确保接触良好，避免阻抗失配。

四、多方法交叉验证，确保结果可靠

为避免单一方法的系统误差，建议结合多种测量路径进行比对，如：

● 使用矢量网络分析仪（VNA）配合TRL校准法；

● 采用衰减振荡法，通过示波器捕获自由衰减包络拟合Q值；

● 搭建环路增益法测试系统，从相位斜率推导Q。

若不同方法结果差异超过10%，应重新评估夹具设计、接地方式与激励强度。

综上所述，阻抗分析仪Q值测量不准，本质是未充分校准与环境干扰所致。通过规范校准流程、引入去嵌入技术、优化测试结构，并结合多方法验证，方能实现高精度、高重复性的测量，为射频电路设计提供可靠数据支撑。
