为什么示波器测得信号幅值与信号源设置不同

　　在做实验时需要用信号发生器发出信号给示波器观察，但会出现示波器上测得信号幅值是信号源设置电压的两倍或者0.5倍，这是什么情况呢？

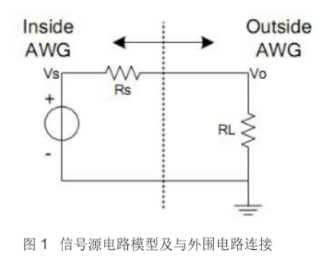

　　要回答这个问题我们需要先了解信号源的电路模型。信号源电路模型由一个电压源Vs和内阻R s组成，连接外部负载RL，组成回路，如图1所示其中，信号源内阻Rs为50Ω;Vo为信号源加在负载两端的电压，此时也就是示波器测得电压。

　　在此需要清楚，信号源的内部阻抗一直存在且为50Ω，设置信号源输出阻抗并不能改变其实际内部阻抗，设置输出阻抗的目的是为了进行阻抗匹配。

　　信号源本身的内阻是确定的50Ω,信号源的负载电阻是信号源本身并无法控制的设置信号源的负载电阳应该是和实际的负载一致，但如果设置得不一致，就会出现测量的结果为信号源面板设置的输出电压读数值的2倍或1/2。举个例子。

　　1、当实际负为50Ω时：

　　设置信号源的负载电阻也为50Ω，此时信号源负载就会和实际负载分压，假设信号源面板上设置为1V，信号源实际输出的电压Vs为2V，这时候示波器测量值为1V。

　　设置信号源的负载电阻为高阻1MΩ，假设信号源面板设置为1V，信号源实际输出的电压Vs也为1V，但是这时候由于实际负载是50Ω，分压作用导致示波器测量值为0.5V。

　　2、当实际负载为高阻1MΩ时：

　　设置信号源的负载电阻也为50Ω，此时电压会被实际负载分走，信号源内部阻抗分的电压太小可忽略，假设信号源面板上设置为1V，信号源实际输出的电压Vs为2V，这时候示波器测量值为2V。

　　设置信号源的负载电阻为高阻1MΩ，假设信号源面板设置为1V，信号源实际输出的电压Vs为1V，示波器测量值为1V。

　　听起来这么的烧脑筋，记住这点就好信号源的面板上设置负载电阻为50Ω时，信号源的物理层输出电压Vs为面板读数电压的2倍，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
