泰克示波器时间轴设置

发布日期:2024-02-02 11:34:10         浏览数:

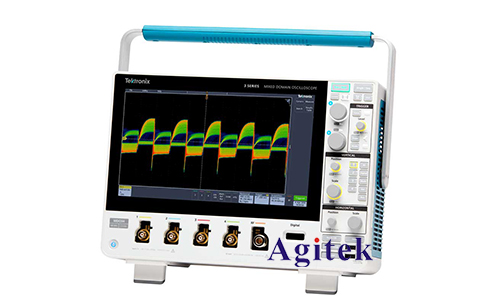

  泰克示波器(Tektronix Oscilloscope)是一种广泛应用于电子测量领域的仪器,它通过显示电压随时间的变化来帮助工程师和科学家分析电路和信号。在使用泰克示波器时,了解和正确设置时间轴是至关重要的,因为它直接影响到对信号波形的观测和分析。本文将详细介绍泰克示波器的时间轴设置,以帮助用户更好地使用这一强大的测量工具。


  首先,理解时间轴的基本概念是设置的关键。时间轴是示波器屏幕上的水平坐标,表示观察的时间范围。泰克示波器通常提供多种时间轴设置选项,用户可以根据需要选择不同的时间分辨率和观察时间长度。

  在泰克示波器上,设置时间轴的步骤如下:

  1.范围选择:泰克示波器通常提供不同的时间范围选择,例如1毫秒/分,10毫秒/分,100毫秒/分等。用户可以根据观察的信号频率选择适当的时间范围,确保信号在屏幕上得以清晰显示。

  2.扫描速率设置:扫描速率是指示波器屏幕上水平方向上的时间长度。用户可以选择较快的扫描速率以观察高频信号,或选择较慢的扫描速率以观察低频信号。这个设置直接影响到信号波形的水平展宽。

  3.触发设置:时间轴的设置还涉及到触发功能。触发是指示波器何时开始显示信号波形的过程。用户可以设置触发电平、触发边沿等参数,以确保波形在屏幕上以清晰、稳定的方式显示。

  4.时间标尺调整:泰克示波器通常提供时间标尺调整的功能,允许用户在时间轴上标记关键时间点。这有助于更精确地测量信号的频率、周期等参数。

  5.水平滚动:如果观察的信号持续变化,用户可以使用水平滚动功能,调整时间轴上的位置,以便观察信号的不同部分,而不改变时间范围和扫描速率。

  6.存储和回放:泰克示波器通常还提供存储和回放功能,允许用户记录观察到的波形并在需要时进行回放。在这种情况下,用户需要设置合适的存储深度和回放速率。

  在实际应用中,不同的测量场景可能需要不同的时间轴设置。例如,在调试高频电路时,用户可能会选择较短的时间范围和较快的扫描速率,以确保捕捉到高频部分的细节。而在观察低频信号时,则可能选择较长的时间范围和较慢的扫描速率,以获得更好的分辨率。


  总的来说,了解并正确设置泰克示波器的时间轴是确保准确观察和分析电子信号的关键步骤。通过选择适当的时间范围、扫描速率和触发设置,用户可以更好地利用泰克示波器的功能,从而更有效地进行电子测量和调试工作,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
