是德DSOX3014G示波器测量频率的方法

发布日期:2024-05-15 11:54:24         浏览数:

  是德科技(Keysight Technologies)的DSOX3014G示波器是一款功能强大的测试仪器,广泛应用于电子工程领域。在实际工作中,频率测量是电子信号分析的重要部分。本文将以专业工程师的视角,介绍如何使用DSOX3014G示波器进行频率测量。

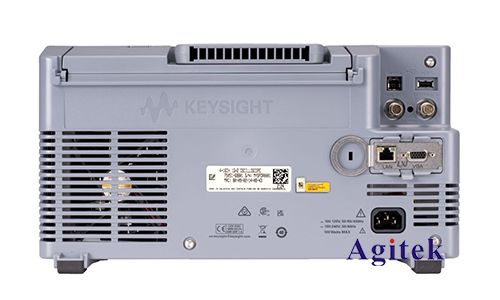

是德DSOX3014G示波器测量频率的方法(图1)

  1.概述

  DSOX3014G是一款4通道数字存储示波器,具备100MHz的带宽和高达1GSa/s的采样率。其直观的用户界面和强大的功能,使得频率测量变得简便而精确。

  2.连接信号

  ***将待测信号连接到示波器的输入通道之一(例如通道1)。使用高质量的探头,确保探头的接地夹与被测电路良好接触,以减少噪声干扰。

  3.设置示波器

  启动示波器并进行初步设置:

  -选择通道:按下通道1的按钮,激活通道1。

  -探头倍率:根据所用探头的衰减比,设置探头倍率。例如,如果使用10:1探头,确保示波器输入设置也为10:1。

  -垂直设置:调整垂直偏置和垂直刻度,使信号在屏幕上居中且显示清晰。一般来说,信号的峰峰值应覆盖屏幕的80%左右,以确保测量精度。

  -水平设置:调整时间基准,使一个或多个完整周期的信号显示在屏幕上。这有助于更准确地测量频率。

  4.自动测量功能

  DSOX3014G示波器具有强大的自动测量功能,可以简化频率测量过程。具体步骤如下:

  -自动测量:按下示波器前面板上的“Measure”按钮,进入自动测量菜单。

  -选择测量参数:在菜单中选择“Frequency”选项,示波器将自动识别并计算所选通道的频率。测量结果会显示在屏幕上。

  这种自动测量方法对于大多数频率测量场景都非常有效,特别是对于周期性信号,如正弦波、方波和锯齿波。

  5.手动测量

  在某些情况下,手动测量频率可能更适合。例如,当信号形状复杂或存在噪声干扰时,手动测量可以提供更准确的结果。

  -光标测量:按下“Cursors”按钮,选择“Manual”光标模式。

  -设置光标:使用旋钮移动垂直光标,将其分别放置在一个周期的开始和结束点。示波器会自动计算并显示两个光标之间的时间间隔(ΔT)。

  -计算频率:频率(f)可以通过公式f=1/ΔT计算得出。

  这种方法特别适用于非周期性信号或在复杂环境下进行测量时。

  6.高级功能

  DSOX3014G示波器还提供了一些高级功能,进一步提高频率测量的准确性和便捷性。

  -FFT分析:按下“Math”按钮,选择FFT功能,示波器会将时域信号转换为频域信号。通过观察频谱图,可以准确识别信号的主要频率成分。

  -信号平均:在信号噪声较大时,可以使用示波器的信号平均功能,降低噪声对测量结果的影响。进入“Acquire”菜单,选择“Average”模式,设定平均次数。

  -触发设置:优化触发设置可以稳定信号显示,增强频率测量的稳定性。选择合适的触发源和触发电平,使示波器能够在信号的相同点稳定触发。

  7.数据记录与分析

  测量完成后,DSOX3014G示波器提供多种数据记录与分析功能:

  -截图与数据存储:按下“Save/Recall”按钮,可以将测量结果保存为图片或CSV文件,方便后续分析与报告制作。

  -远程控制:通过LAN或USB接口,连接计算机使用是德科技提供的BenchVue软件,可以进行远程控制与数据采集,进一步提高工作效率。

是德DSOX3014G示波器测量频率的方法(图2)

  使用是德DSOX3014G示波器进行频率测量,不仅操作简便,而且测量结果精确可靠。无论是自动测量还是手动测量,均能满足不同场景下的需求。通过合理利用示波器的各种功能,可以大幅提升测试和分析的效率和质量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
