是德矢量网络分析仪测输出电脉冲

发布日期:2024-05-15 11:55:59         浏览数:

  在现代电子工程和通信领域中,矢量网络分析仪(Vector Network Analyzer,VNA)已经成为一种不可或缺的工具。是德科技(Keysight Technologies)作为这一领域的领先企业,其矢量网络分析仪凭借其高精度和多功能性,被广泛应用于频率响应、阻抗匹配和信号完整性等方面的测量。然而,对于许多工程师来说,使用VNA进行电脉冲的测量仍然是一个复杂而具有挑战性的任务。本文将以专业但人性化的语气,详细介绍如何利用是德矢量网络分析仪进行输出电脉冲的测量。

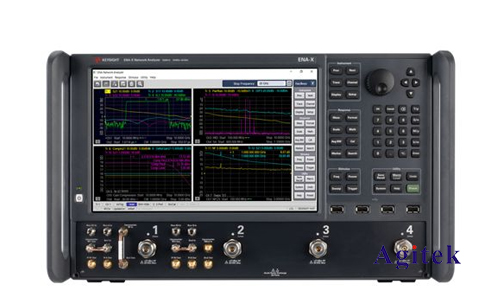

是德矢量网络分析仪测输出电脉冲(图1)

  矢量网络分析仪基础

  矢量网络分析仪是一种测量网络参数的仪器,能够同时测量信号的幅度和相位。VNA主要由信号源、接收机和信号处理单元组成。通过在不同频率下向被测设备(Device Under Test,DUT)施加激励信号,VNA可以获取S参数(散射参数),这些参数描述了信号在网络中的传输和反射特性。

  测量输出电脉冲的重要性

  在许多应用中,如雷达系统、无线通信和高速数字电路中,输出电脉冲的特性直接影响系统的性能。精确测量电脉冲的幅度、宽度、上升时间和抖动等参数,对于优化设计、故障诊断和质量控制至关重要。

  是德矢量网络分析仪的优势

  是德科技的矢量网络分析仪具有以下几大优势,使其在测量输出电脉冲时表现出色:

  1.高频宽带宽:是德VNA的频率范围覆盖从几十赫兹到数百千兆赫兹,能够满足各种应用需求。

  2.高动态范围:高动态范围可以确保在测量弱信号时,避免因噪声引起的误差。

  3.多端口测量:支持多端口测量,适用于复杂网络的全面分析。

  4.用户友好的界面:直观的用户界面和丰富的软件工具,使得设置和操作更加简便。

  使用是德VNA进行输出电脉冲测量

  步骤一:连接与校准

  ***将被测设备(DUT)连接到矢量网络分析仪的端口上。确保所有连接器和电缆都是高质量的,以避免因连接不良引起的测量误差。接下来,进行校准。校准是确保测量准确性的关键步骤。是德VNA提供多种校准方法,如SOLT(Short-Open-Load-Through)校准、TRL(Through-Reflect-Line)校准等,根据具体应用选择合适的方法。

  步骤二:设置测量参数

  在VNA的用户界面上,选择脉冲测量模式,并设置相关参数。这些参数包括:

  -频率范围:选择合适的频率范围,以覆盖被测脉冲的频谱内容。

  -IF带宽:设置适当的中频带宽,以平衡测量速度和信号噪声。

  -采样率:高采样率有助于捕捉脉冲的细节特征。

  步骤三:测量和分析

  启动测量后,VNA将生成并发送激励信号,通过接收机捕获从DUT返回的信号。通过内部处理单元,VNA可以计算并显示时域和频域下的脉冲响应。工程师可以在屏幕上实时观察脉冲的幅度、宽度和其他特性。

  是德VNA还提供丰富的软件工具,可以对脉冲信号进行详细分析。例如,使用时域分析工具,可以查看脉冲的上升时间、下降时间和抖动。频域分析工具则可以用于分析脉冲信号的频谱特性,帮助识别频率分量和潜在的干扰源。

  步骤四:数据记录与报告

  完成测量后,可以将数据保存到本地存储或网络存储中。是德VNA支持多种数据格式,方便后续分析和报告生成。通过内置的报告生成工具,工程师可以快速生成包含测量结果、分析图表和注释的详细报告,便于与团队成员共享和讨论。

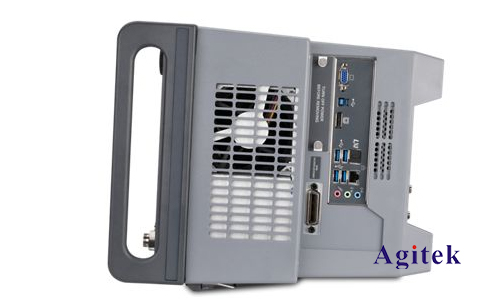

是德矢量网络分析仪测输出电脉冲(图2)

  是德矢量网络分析仪凭借其高精度、多功能和用户友好的设计,为工程师提供了强大的工具,能够高效、准确地测量输出电脉冲。通过正确的连接、校准和参数设置,工程师可以充分利用VNA的优势,获取详尽的脉冲特性数据,从而为系统优化、故障诊断和质量控制提供坚实的基础。在未来的工程实践中,是德VNA将继续作为关键的测量工具,推动电子技术的不断进步和创新,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
