罗德与施瓦茨示波器有效值怎么调

发布日期:2024-05-20 14:33:04         浏览数:

  作为一名专业工程师,掌握并熟练操作示波器是日常工作中的重要一环。而在示波器的众多功能中,有效值(RMS值)的测量是一个常见且关键的任务。本文将以罗德与施瓦茨(Rohde&Schwarz,简称R&S)示波器为例,详细介绍如何调节和测量有效值。

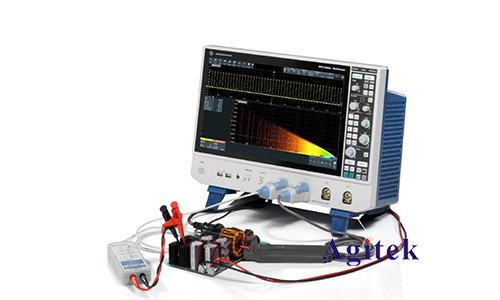

罗德与施瓦茨示波器有效值怎么调(图1)

  一、有效值的基本概念

  有效值(Root Mean Square,RMS)是交流电压和电流的一个重要参数,它表示的是交流信号的等效直流值。对于一个周期性的交流信号,其有效值可以通过以下公式计算:

罗德与施瓦茨示波器有效值怎么调(图2)

  其中,T为信号的周期,(f(t))为信号随时间的变化函数。

  二、R&S示波器的有效值测量功能

  罗德与施瓦茨的示波器以其高精度和人性化设计著称,提供了多种测量功能,包括自动测量有效值。具体的操作步骤如下:

  1.启动示波器并设置输入信号:

  -连接探头到示波器的输入通道,并将探头连接到被测信号。

  -启动示波器,选择正确的通道,并调整示波器的水平和垂直刻度,以便清晰地显示信号波形。

  2.选择测量菜单:

  -按下示波器前面板上的“测量”按钮(通常标有“Measure”或“Meas”)。

  -在弹出的测量菜单中,选择“添加测量”或“Add Measurement”选项。

  3.选择有效值测量:

  -在测量类型列表中,找到并选择“RMS”或“有效值”。

  -示波器将自动计算并显示所选通道信号的有效值。

  4.调整测量参数(如有需要):

  -根据测量需求,可以调整测量窗口的大小、位置以及测量的时间基准,以便获得更准确的有效值。

  -在某些高级型号的R&S示波器中,还可以设置触发条件,使示波器在特定信号特征出现时开始测量。

  三、实际操作中的一些技巧

  在实际操作中,以下几个小技巧可以帮助你更高效地使用R&S示波器进行有效值测量:

  1.使用平均功能:

  -如果测量的信号存在噪声或其他干扰,可以使用示波器的平均功能。通过对多次测量结果进行平均,可以有效减小噪声对测量结果的影响,从而得到更精确的有效值。

  2.选择合适的探头:

  -不同类型的探头(如电压探头、电流探头)在测量不同参数时有不同的精度和响应速度。确保选择适合当前测量任务的探头,以提高测量的准确性。

  3.校准探头:

  -在每次使用前,对探头进行校准。这是确保测量准确性的关键步骤,尤其是在需要高精度测量的情况下。

  4.了解信号特性:

  -在测量之前,了解被测信号的基本特性(如频率、幅度范围等),可以帮助你更好地设置示波器的参数,避免不必要的测量误差。

  5.使用触发功能:

  -合理设置触发条件,使示波器在信号的特定特征(如上升沿、下降沿等)出现时开始测量。这不仅可以提高测量的稳定性,还能帮助你捕捉到重要的信号细节。

罗德与施瓦茨示波器有效值怎么调(图3)

  有效值的测量是示波器应用中的基本功能之一,而罗德与施瓦茨示波器以其精确和人性化的设计,使得这一过程变得简单而高效。通过熟练掌握示波器的操作步骤和一些实用的小技巧,你可以更准确地进行有效值测量,从而提升你的工作效率和测量质量,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
