泰克MDO3054示波器测电流

　　泰克MDO3054示波器在电子测量中准确性和可靠性这方面的杰出工具。本文将详细介绍如何使用泰克MDO3054示波器测量电流。

　　1.泰克MDO3054示波器简介

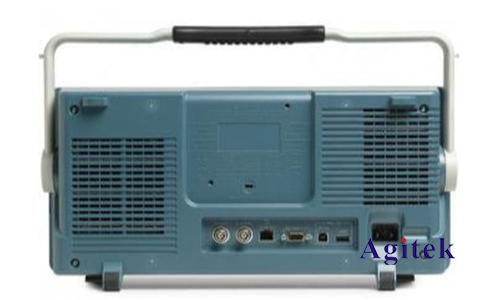

　　泰克MDO3054是一款高性能的示波器，具有500 MHz的带宽和5 GS/s的采样率。它集成了多功能性，能够同时测量模拟信号和数字信号，甚至可以进行频谱分析。其人性化的设计和强大的功能，使其成为工程师在各种应用场景中的理想选择。

　　2.电流测量的基本原理

　　测量电流的方法有很多种，通常包括直接测量和间接测量。直接测量需要串联一个电流表，而间接测量则利用电压和已知的电阻值，通过欧姆定律（I=V/R）来计算电流。在使用泰克MDO3054示波器进行电流测量时，我们一般采用间接测量法，通过测量电阻上的电压降来推算电流。

　　3.准备工作

　　在开始测量之前，需要进行一些准备工作：

　　1.选择合适的电流探头：泰克提供了多种电流探头，例如TCP0030A，其量程可以达到30A，带宽高达120 MHz。选择合适的探头至关重要，确保探头的量程和带宽满足测量需求。

　　2.校准电流探头：在使用探头之前，务必进行校准。泰克MDO3054示波器提供了自动校准功能，用户只需按照屏幕提示操作即可完成校准。

　　3.设置示波器参数：根据测量对象的特性，设置适当的时间基准和垂直刻度。例如，对于低频信号，可以选择较长的时间基准，而高频信号则需要较短的时间基准以捕捉更多细节。

　　4.连接和测量

　　1.连接电流探头：将电流探头正确连接到被测电路，并确保连接牢固，以避免测量误差。探头的示波器端连接到MDO3054的输入通道。

　　2.选择测量模式：在示波器上选择电流测量模式，并设置合适的单位和量程。MDO3054可以自动识别泰克的智能探头，并调整相应的设置。

　　3.观察波形：打开电源，开始测量。您可以在示波器屏幕上实时观察到电流波形。通过调整示波器的时间基准和垂直刻度，可以更清晰地看到波形的细节。

　　4.数据分析：利用MDO3054强大的分析功能，可以对测得的电流波形进行进一步分析。例如，可以使用光标功能精确测量波形的峰值电流和平均电流，或者利用FFT功能分析信号的频谱特性。

　　5.人性化设计

　　泰克MDO3054示波器的设计充分考虑了用户的需求，以下是一些特别的人性化设计：

　　1.直观的用户界面：MDO3054采用大尺寸、高分辨率的触摸屏，使操作更加直观。菜单布局合理，用户可以快速找到所需功能，极大地提升了操作效率。

　　2.自动设置功能：示波器具备一键自动设置功能，可以快速调整到**测量状态，尤其适用于初学者或需要快速获取测量结果的场合。

　　3.丰富的连接选项：MDO3054提供了USB、LAN、HDMI等多种接口，方便数据传输和远程控制。此外，用户还可以通过泰克的TBS应用程序，实现手机或电脑对示波器的远程控制。

　　4.模块化设计：MDO3054的模块化设计使得用户可以根据实际需求灵活配置功能模块。例如，可以添加任意波形发生器模块，实现更加复杂的信号测试。

　　6.实际案例

　　让我们通过一个实际案例来说明如何使用泰克MDO3054测量电流。假设您需要测量一个开关电源的输出电流波形，以评估其性能。

　　1.选择和校准电流探头：使用TCP0030A电流探头，并进行校准。

　　2.连接电流探头：将探头连接到开关电源的输出电路。

　　3.设置示波器：选择电流测量模式，调整时间基准和垂直刻度。

　　4.观察和分析波形：打开电源，观察电流波形，并使用示波器的分析功能测量电流的峰值和纹波电流。

　　通过以上步骤，您可以获得精准的测量数据，进而对开关电源的性能进行评估。

　　泰克MDO3054示波器凭借其高性能和人性化设计，为电流测量提供了强有力的支持。从准备工作、连接测量到数据分析，MDO3054的每一步操作都体现了其设计上的用心，为工程师的日常工作带来了极大的便利，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
