泰克MDO4104C示波器测试纹波方法

　　在电子工程中，电源纹波（Power Ripple）的测试是确保电源质量和性能的关键环节。泰克MDO4104C示波器作为一款高性能的测试仪器，其丰富的功能和直观的用户界面，使得纹波测试变得更加简便和精确。本文将详细介绍如何使用泰克MDO4104C示波器进行纹波测试，帮助工程师们在实际操作中取得**效果。

　　1.了解纹波测试的重要性

　　电源纹波是电源输出中的小幅交流波动，它会对电路的正常工作产生影响。如果纹波过大，可能导致电路中信号的噪声增加，甚至引发电路不稳定。因此，测量和控制电源纹波是确保电路稳定运行的重要步骤。

　　2.泰克MDO4104C示波器的特点

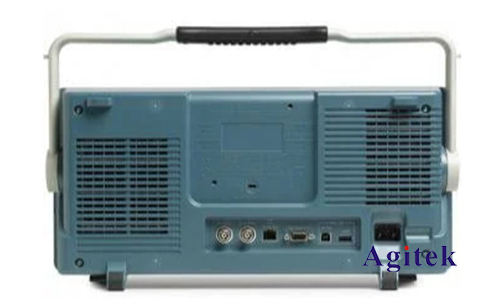

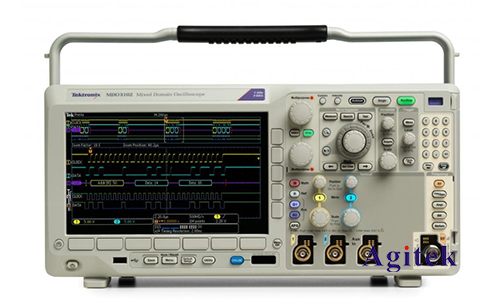

　　泰克MDO4104C示波器是一款集成了数字存储示波器和频谱分析功能的混合信号示波器，具备1 GHz的带宽和高达5 GS/s的采样率。这些特点使其能够准确捕捉高速信号的细节，非常适合纹波测试。此外，MDO4104C的用户界面直观，操作简单，适合各类工程师使用。

　　3.测试前的准备工作

　　在进行纹波测试前，需要进行一些准备工作：

　　3.1仪器校准

　　确保示波器处于良好校准状态。校准可以通过示波器的内置校准功能来完成，按下校准按钮并按照屏幕提示进行操作即可。

　　3.2探头选择

　　选择合适的探头非常重要。对于纹波测试，建议使用低噪声的高频探头，如泰克的TAP1500或P6139B探头。这些探头具有较高的带宽和低噪声特性，可以精确测量高频纹波信号。

　　3.3探头接地

　　正确的探头接地可以有效减少测量噪声。使用短接地弹簧或探头附件中的接地带，将探头地线连接到被测电路的接地点，确保接地点与信号地尽可能接近。

　　4.测试步骤

　　4.1连接被测电路

　　将探头的信号输入端连接到电源的输出端，确保连接牢固。探头的接地端连接到电源输出的地线上，确保接地良好。

　　4.2设置示波器参数

　　在MDO4104C示波器上，按照以下步骤设置参数：

　　1.垂直系统设置：选择适当的垂直灵敏度，使波形在屏幕上显示清晰。通常设置为20mV/div或更小，以捕捉细微的纹波信号。

　　2.水平系统设置：设置水平时基，使波形在屏幕上适当展开。通常设置为1us/div或更小，以便观察高频纹波细节。

　　3.触发设置：选择边沿触发模式，并设置触发电平，使示波器能够稳定触发并显示波形。触发电平通常设置在纹波信号的平均值附近。

　　4.3捕捉和分析波形

　　调整好参数后，观察并捕捉纹波波形。可以使用示波器的波形平均功能（Waveform Averaging）来减少随机噪声的影响，从而更清晰地观察纹波信号。

　　4.4频谱分析

　　泰克MDO4104C还具备频谱分析功能，可以进一步分析纹波的频率成分。在频谱分析模式下，可以看到纹波的频谱分布，了解纹波的主要频率成分及其幅度。这对于诊断电源纹波来源和优化电源设计非常有帮助。

　　5.结果记录与分析

　　捕捉到纹波波形后，可以通过示波器的测量功能，直接读取纹波的峰峰值、RMS值等参数。此外，可以将波形和频谱数据保存到U盘或通过网络接口传输到电脑上，进行进一步的分析和报告生成。

　　通过以上步骤，我们可以利用泰克MDO4104C示波器高效、准确地进行电源纹波测试。选择合适的探头，正确设置示波器参数，以及使用示波器的高级功能（如频谱分析），可以帮助工程师深入理解电源纹波的特性，从而改进电源设计，提高电路的稳定性和性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
