罗德与施瓦茨RTM3004示波器直流电压测量方法

发布日期:2024-06-14 14:44:17         浏览数:

  罗德与施瓦茨RTM3004示波器是一款功能强大的数字存储示波器,广泛应用于电子电路设计、调试和测试等领域。其强大的功能和高精度使其成为直流电压测量的理想工具。

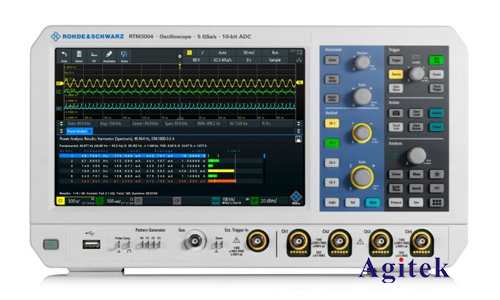

罗德与施瓦茨RTM3004示波器直流电压测量方法(图1)


  1.示波器的工作原理

  示波器是一种电子测量仪器,用于观察和分析时变信号。其工作原理是将输入信号转换为电压,并将其显示在屏幕上,从而呈现信号随时间变化的波形。

  2.直流电压测量方法

  直流电压是指在时间上恒定的电压,其数值不会随着时间而变化。在示波器中,直流电压测量主要基于以下方法:

  直流耦合模式:将输入信号直接耦合到示波器的垂直放大器,可以显示信号的直流分量和交流分量。

  平均值测量:通过对一定时间内信号的平均值进行计算,得到信号的直流分量。

  峰值测量:获取信号的最高电压值,表示信号的峰值电压。

  3.使用RTM3004进行直流电压测量

  3.1仪器连接

  将待测直流电压源的正极连接到示波器的通道1的探头连接端。

  将待测直流电压源的负极连接到示波器的接地端。

  根据需要选择合适的探头。

  3.2菜单设置

  打开示波器电源,进入主菜单。

  选择“测量”选项卡。

  选择“直流电压”测量模式。

  设置测量时间范围、垂直刻度等参数。

  3.3数据读取和分析

  在屏幕上观察信号波形。

  使用示波器的光标功能读取信号的电压值。

  使用示波器的数学运算功能进行数据分析。

  4.测量误差分析

  直流电压测量过程中可能存在一些误差来源,例如:

  探头误差:探头本身存在一定的阻抗,会引入测量误差。

  示波器内部误差:示波器内部的电路存在一定的误差,也会影响测量结果。

  电源波动:供电电源电压的波动也会导致测量误差。

  为了提高测量精度,建议采取以下措施:

  选择合适的探头:尽量选择阻抗较低的探头,以减少探头误差。

  校准仪器:定期对示波器进行校准,确保仪器精度。

  稳定电源:使用稳定的电源供电,减少电源波动对测量结果的影响。

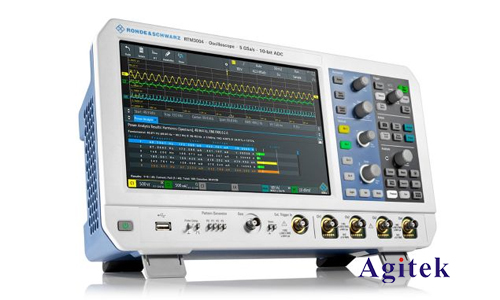

罗德与施瓦茨RTM3004示波器直流电压测量方法(图2)

  使用罗德与施瓦茨RTM3004示波器可以轻松地进行直流电压测量。通过合理的操作步骤,以及对测量误差的分析和控制,可以获得精确可靠的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
