  编码器作为一种重要的位置传感器,广泛应用于工业自动化、机器人技术、航空航天以及精密仪器等领域。其性能直接影响着系统的精度和可靠性。因此,对编码器的精确测试至关重要。普源示波器凭借其高带宽、高采样率和丰富的功能,成为编码器测试的理想工具。本文将详细阐述如何利用普源示波器进行编码器测试。

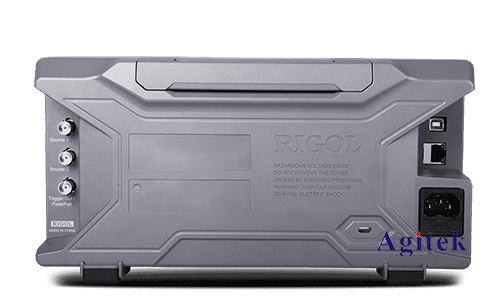

普源示波器测试编码器(图1)

  编码器类型及工作原理

  在进行编码器测试之前,首先需要了解不同类型的编码器及其工作原理。常见的编码器类型包括:

  增量式编码器(Incremental Encoder):该类型编码器输出的是脉冲信号,通过计数脉冲来确定旋转角度或位移。它通常包含A、B两相信号,有时还包含一个索引信号(Index)。A、B两相信号的相位差可以用来判断旋转方向。

  绝对式编码器(Absolute Encoder):该类型编码器直接输出数字代码,表示编码器的绝对位置。它无需进行计数,可以直接读取当前位置信息。绝对式编码器的精度通常高于增量式编码器。

  旋转编码器(Rotary Encoder):这是最常见的编码器类型,用于测量旋转角度。它可以是增量式或绝对式。

  线性编码器(Linear Encoder):用于测量直线位移。

  数字编码器(Digital Encoder):输出数字信号。

  模拟编码器(Analog Encoder):输出模拟信号。

  了解编码器的类型及其输出信号特性是进行有效测试的关键。

  普源示波器在编码器测试中的应用

  普源示波器强大的信号采集和分析能力使其成为编码器测试的理想选择。其主要应用包括:

  信号波形观察:观察编码器输出信号的波形,判断其是否正常,是否存在噪声、失真或其他异常。

  频率测量:测量增量式编码器的脉冲频率,从而计算旋转速度或位移速度。

  相位测量:测量增量式编码器A、B两相信号的相位差,判断旋转方向。

  数据采集和分析:采集大量编码器数据,进行统计分析,评估编码器的精度、线性度和重复性。

  故障诊断:通过观察波形和分析数据,诊断编码器的故障,例如信号丢失、噪声干扰、电路故障等。

  测试方法及步骤

  测试方法的选择取决于编码器的类型和测试目的。以下是一些常用的测试方法:

  1.增量式编码器测试:

  连接编码器与示波器:将编码器的输出信号连接到示波器的输入通道。

  设置示波器参数:选择合适的垂直比例、水平比例和触发方式。

  旋转编码器:缓慢旋转编码器,观察A、B两相信号的波形。

  测量频率和相位:测量脉冲频率和A、B两相信号的相位差。

  分析数据:根据测量结果判断编码器的性能。

  2.绝对式编码器测试:

  连接编码器与示波器:将编码器的输出信号连接到示波器的输入通道。

  设置示波器参数:选择合适的垂直比例和水平比例。

  旋转编码器:旋转编码器,观察输出代码的变化。

  校验代码:根据编码器的规格书校验输出代码的正确性。

  数据分析与结果解释

  采集到的数据需要进行分析,才能得出有意义的结论。这包括:

  信号完整性分析:检查信号波形是否清晰、稳定,是否存在毛刺、噪声或失真。

  频率分析:分析脉冲频率的变化情况,判断旋转速度的稳定性。

  相位分析:分析A、B两相信号的相位差,判断旋转方向的准确性。

  误差分析:分析编码器的测量误差,评估其精度和线性度。

  常见问题及解决方法

  在编码器测试过程中,可能会遇到一些常见问题,例如:

  信号噪声:可以采用滤波器降低噪声的影响。

  信号丢失:检查连接线是否松动,编码器是否损坏。

  测量误差:检查示波器的设置和校准是否正确。

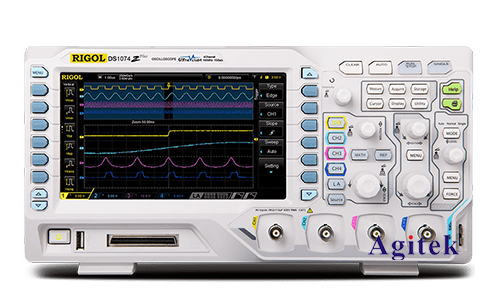

普源示波器测试编码器(图2)

  普源示波器为编码器测试提供了强大的工具和技术支持。通过掌握本文介绍的测试方法和数据分析技巧,可以有效地评估编码器的性能,提高测试效率和准确性,为系统设计和应用提供可靠的保障,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
